概述与功能

快速且高效地为DisplayPort 2.0接收端产品进行自动化测试

简介

GRL DisplayPort 2.0接收端自动化校准与测试软件(GRL-DP21-SINK-AN)可全自动化执行DisplayPort 2.0标准认证测试,此软件适用于Anritsu MP1900A BERT,可任意搭配Tektronix或Keysight示波器以完成信号源眼图校准、接收端Jitter tolerance测试、BER测试与Jitter margin测试。

简单易上手的解决方案可以自动化执行复杂的信号源眼图校准,以确保测试的一致性与可重复性,在各品牌仪器上展现灵活应用并实现高效率测试。

GRL完整的DisplayPort 2.0自动化测试解决方案包含:

  • GRL-DP21-TX DisplayPort 2.0发送端自动化测试软件
  • GRL-DP21-SINK-AN DisplayPort 2.0接收端自动化校准与测试软件,适用于Anritsu MP1900A BERT和Tektronix或Keysight示波器

主要功能

  • 全自动化测试模式
    • 一键执行DisplayPort 2.0接收端测试、眼图校准与错误排除程序,自动化执行认证测试与Jitter Tolerance测试,并可依照测试规范或使用者自定义的抖动频率参数与步阶大小进行UHBR10、UHBR13.5与UHBR20速率的Jitter Margin测试。在所有要求的SJ(Sinusoidal Jitter)频率下自动完成测试规范所定义的压力眼图校准,并进行BER测试。
  • 可搭配多品牌仪器的高相容性
    • 适用于Anritsu MP1900A BERT,并可任意搭配Tektronix或Keysight示波器以进行信号源眼图校准、接收端Jitter tolerance测试、BER测试与Jitter margin测试。
  • 高度弹性的整合功能
    • 自动整合测试设备功能,控制Anritsu MP1900A BERT生成SJ(Sinusoidal Jitter)信号,搭配Tektronix或Keysight示波器模拟时钟恢复(clock recovery)仪器。并能轻松整合信号交换器、电源供应器以及温度控制仪,快速进行多个信号通道的压力测试。
  • 支持定制化设置
    • 整合Wilder Technologies的高速信号测试治具和AUX控制器(选配)。
  • 多功能的高效解决方案
    • 具备调试功能,可协助使用者取得可靠且可重复的测试结果。
  • 简易使用

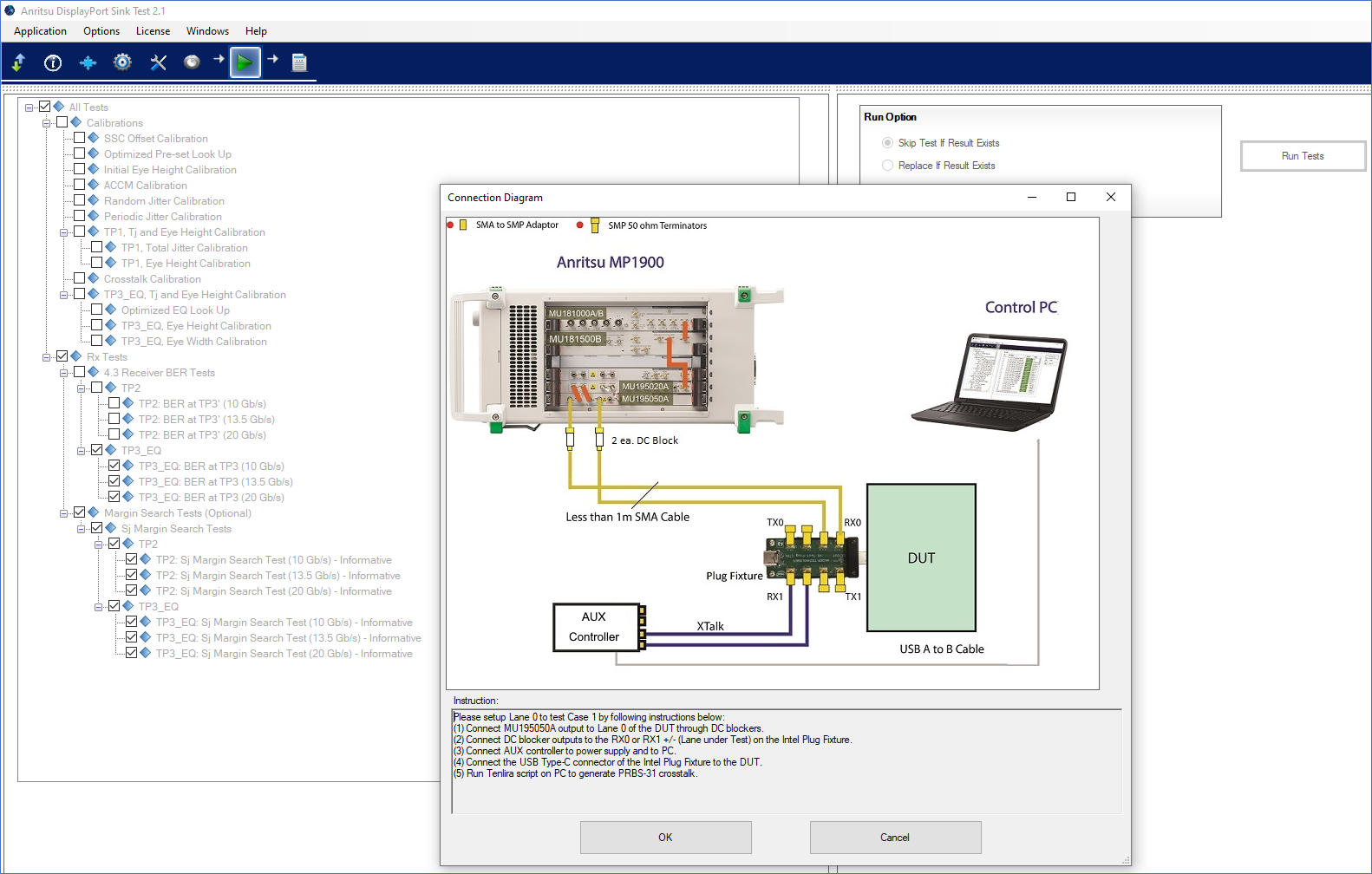

    • 可直接于示波器上执行,或在操作系统Win7以上的电脑进行远端操作,自动化设置示波器环境、捕捉所需波形并轻松生成测试报告。
  • 简易安装与测试
    • 通过简单的设置与安装步骤,让GRL-DP21-SINK-AN快速取得一致且连贯的测试结果,并自动生成PDF与CSV格式的测试报告。



软件与配件

GRL-DP21-SINK-AN –GRL DisplayPort 2.0接收端自动化校准与测试软件,适用于Anritsu MP1900A BERT,和Keysight或Tektronix示波器,支持UHBR10、UHBR13.5及UHBR20传输速度
GRL-DP21-TX – GRL DisplayPort 2.0发送端自动化测试软件,支持UHBR10、UHBR13.5及UHBR20传输速度
GRL-DP21-TXRX – 整合GRL DisplayPort 2.0接收端与发送端自动化校准与测试软件的TX & RX解决方案

如需正式报价和定价信息,请联系 info_china@graniteriverlabs.com.



试用与授权

联系 GRL以安排GRL DisplayPort 2.0接收端自动化校准与测试软件(GRL-DP21-SINK-AaN)的产品展示

其他产品

GRL DisplayPort 2.0发送端自动化测试软件,支持Tektronix或Keysight示波器 (GRL-DP21-TX)

用最快速直接的方法测试您的DisplayPort 2.0发送端产品,高效进行品质验证与问题分析

DisplayPort 1.4 接收端自动化测试软件 Tektronix BERTScope™ (GRL-DP14-SINK)

一键执行DisplayPort PHY CTS (DP1.4/DP over USB Type-C®)的Sink Jitter Tolerance与Margin测试

DisplayPort 1.4 接收端自动化测试软件 (GRL-DP14-SINKAN)

快速验证您的DisplayPort™产品接收端设计与特性分析
