PCI Express技术总览



Granite River Labs, GRL
曾威华 Wing Tseng



PCI Express简称PCIe,是计算机总线的一个重要分支,它沿用现有的PCI编程概念及讯号标准,并建构建了更加高速的串行通讯系统标准。从个人PC问世之后,主板上使用到许多总线扩展槽。在目前的计算机总线规格中又以PCIe为常见,PCIe可以让南桥与其他芯片组、装置和显示适配器连接起来,大大增加了计算机的功能。



计算机总线的历史

那在认识PCIe之前,我们先来介绍PCIe的前身,以下将PCIe的前身整理成表(一):

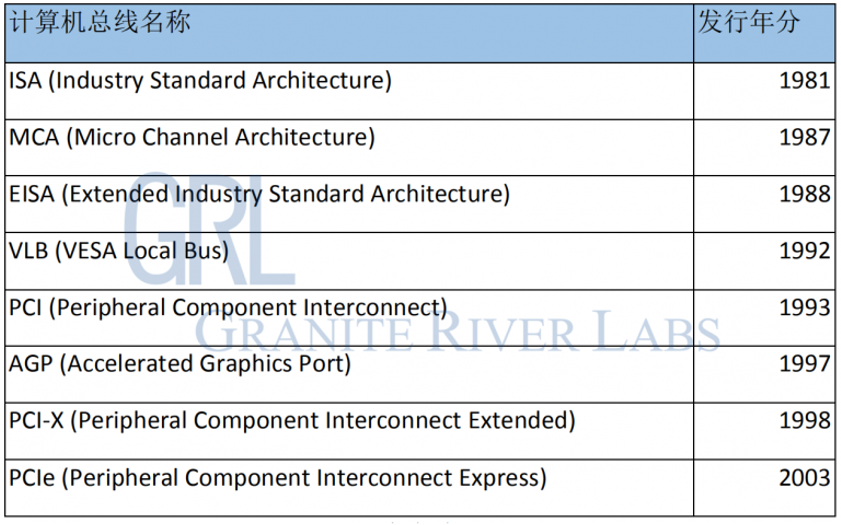

表(一)



负责订定PCI/PCI-X/PCIe的PCI-SIG(Peripheral Component Interconnect Special Interest Group)于1992年成立。

PCIe与PCI/PCI-X不同也整理如表(二):

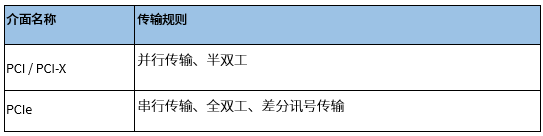

表(二)



PCI / PCI-X使用并行传输,当传输速率越来越快时,干扰问题也越无法掌控,PCIe则使用串行传输且利用差分讯号可快速修正误差,进而达到传输速率的大幅提升。



PCIe规格与角色介绍

PCIe插槽通道宽度目前常见的有:x1、x4、x8、x16四种,历代规格整理如表(三):

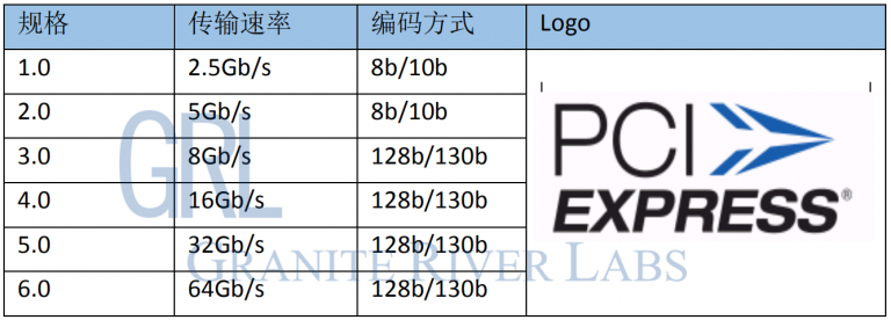

表(三)



在PCIe的世界中,角色及接头整理如表(四):

表(四)



PCIe脚位图

以Adding In Card为例,主要凸出零组件在B面(正面),A面(背面)为PCB与平贴组件如图(一)所示:

图(一)

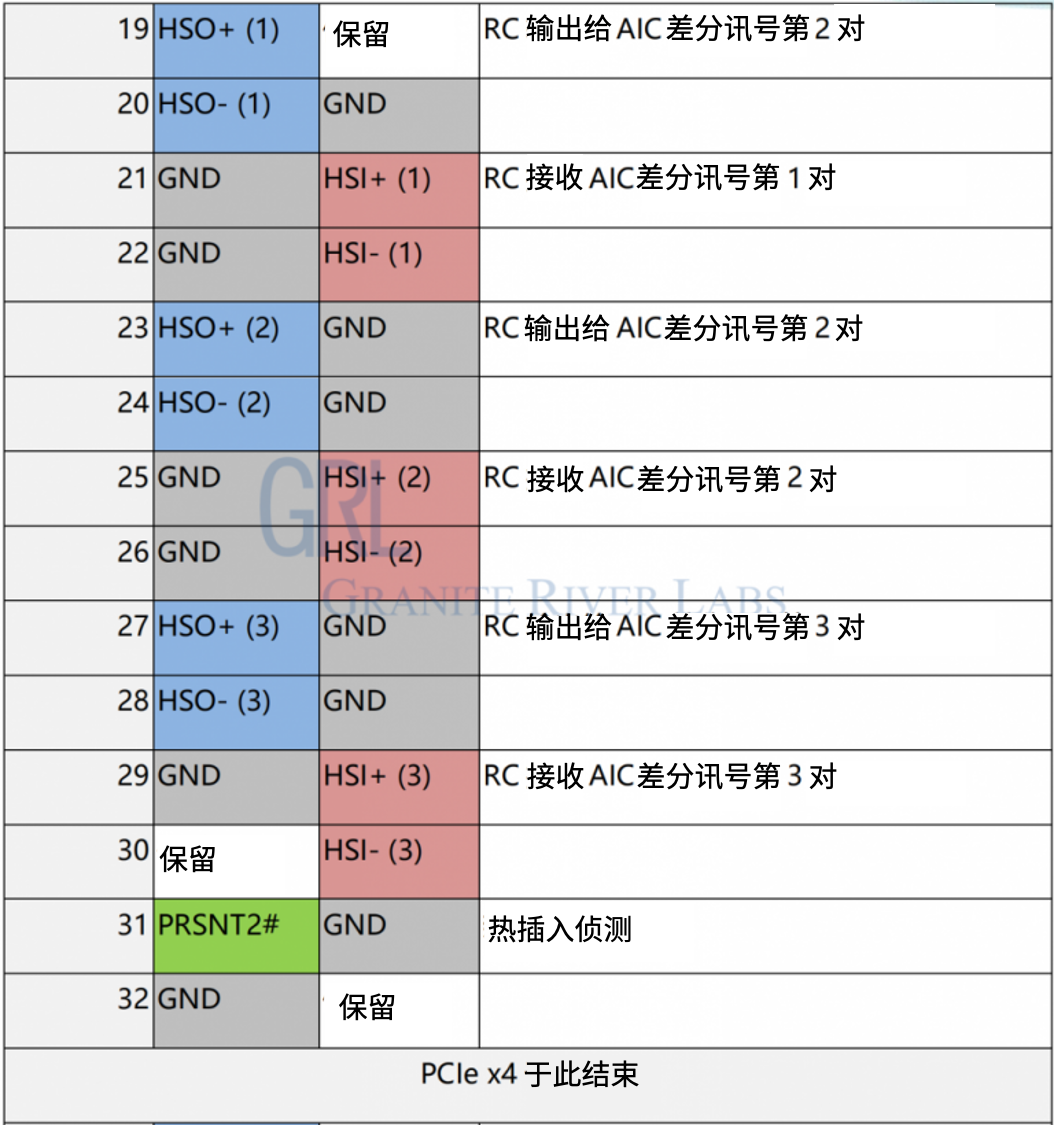

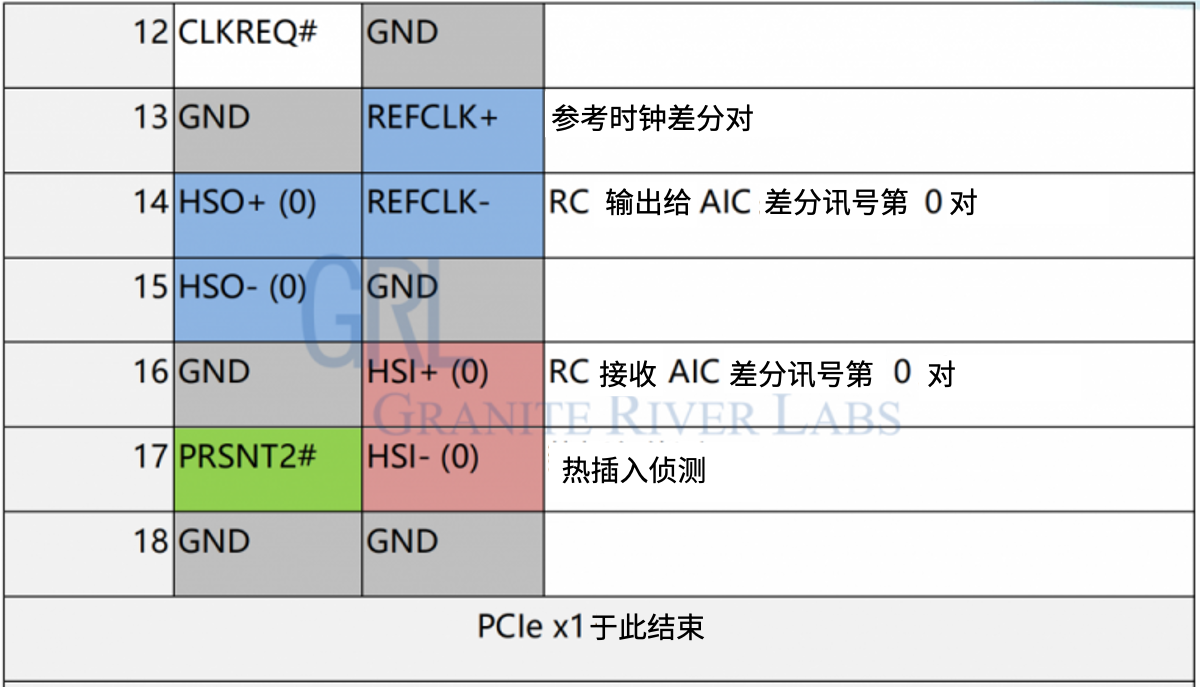

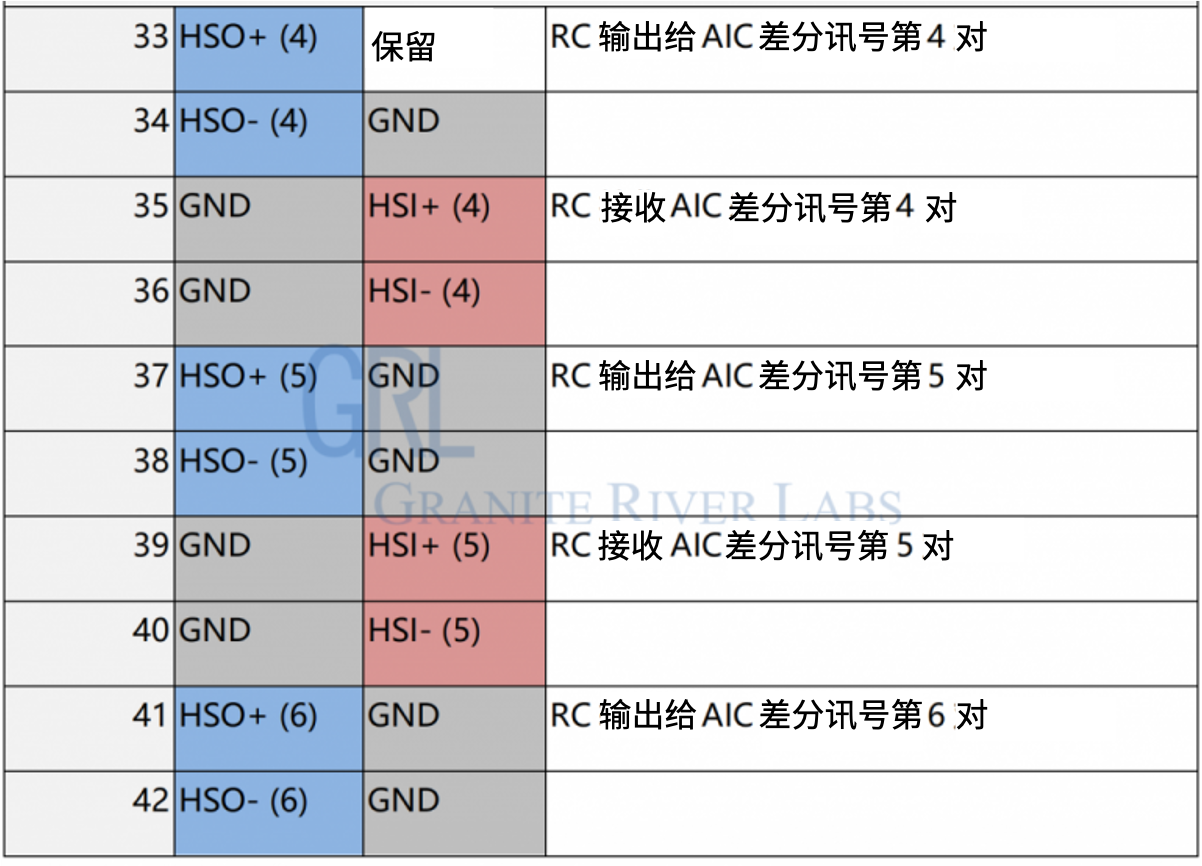

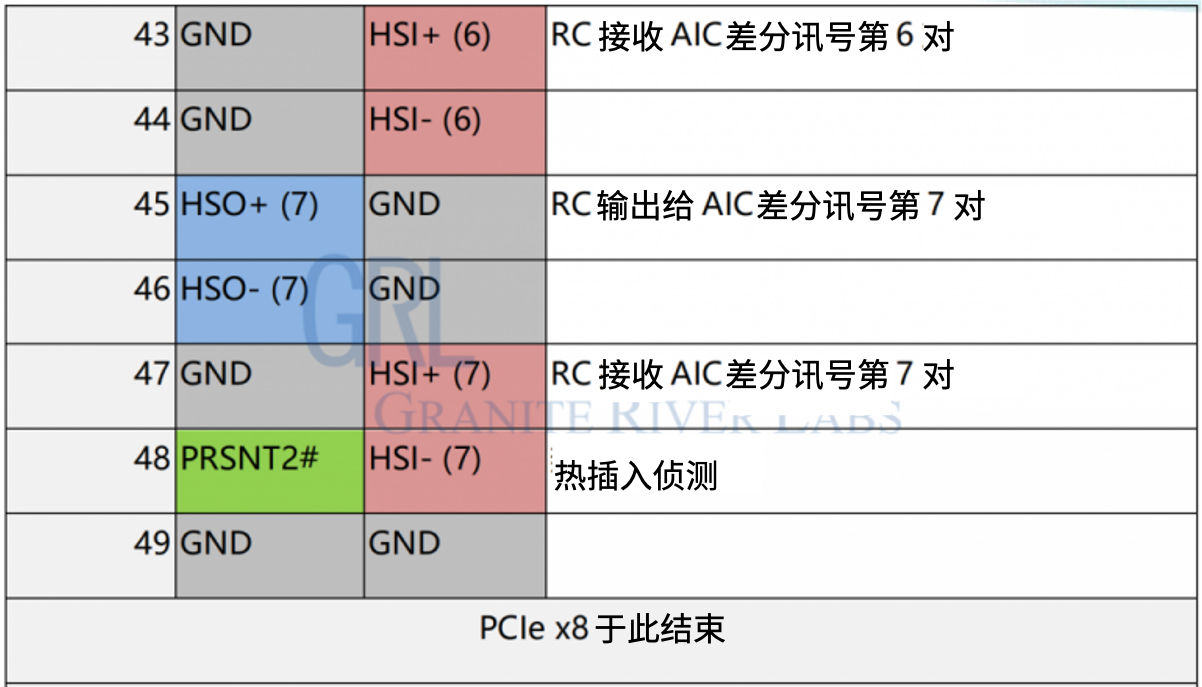

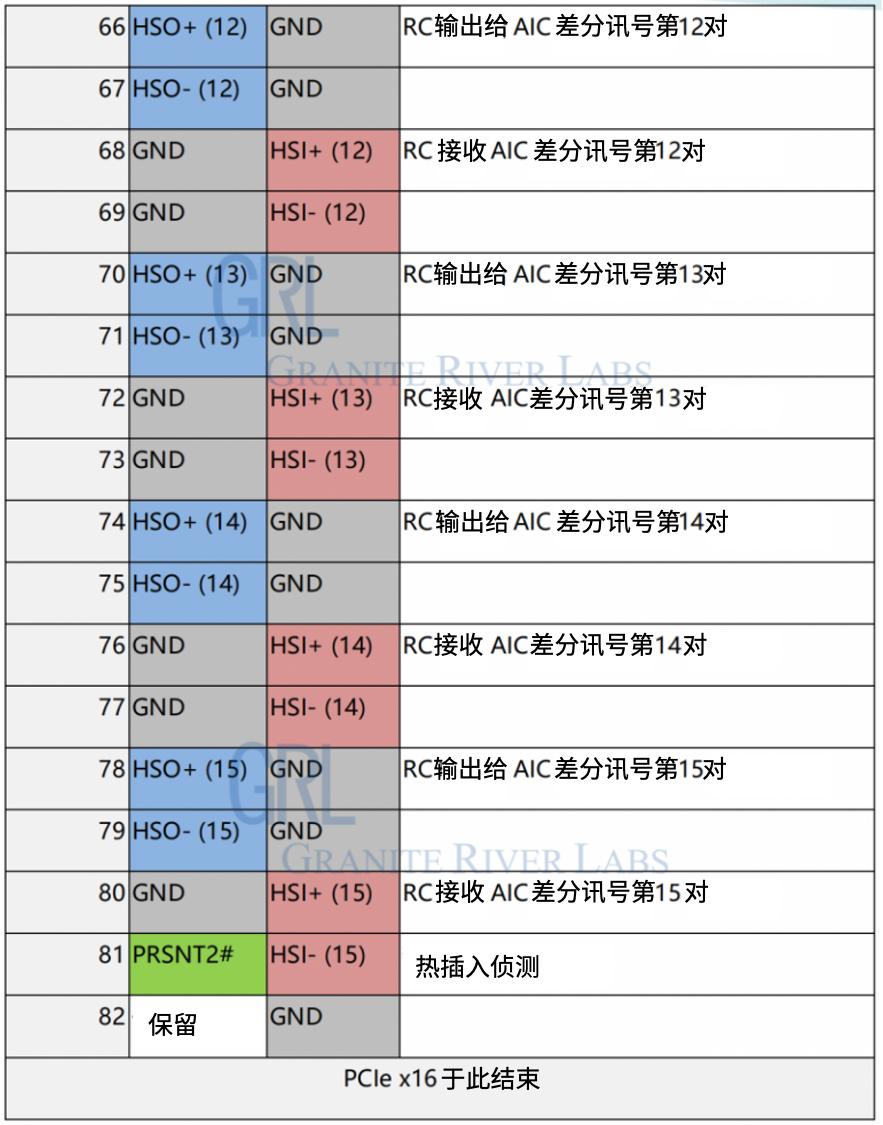

接着将PCIe脚位图整理如表(五):

除了上述的PCIe传统接头之外,目前PCIe的接头也应用到M.2及U.2 (SFF-8639),为了是能使用在更小的产品上。



参考文献:

  • PCI Express Card Electromechanical Specification Revision 3.0, July 21, 2013


作者

GRL测试工程师  曾威华Wing Tseng

擅长USB、PCIe、SATA接口测试。GRL技术文章作者及讲师。希望帮助大家顺利测试拿到接口Logo,彼此互相交流共同成长飞翔。
