USB 官方认证测试

USB 官方认证测试

GRL是USB-IF授权的独立认证测试实验室(ITL),USB专家团队提供完整的测试程序,包括USB4®、USB 3.2、USB 2.0,与USB Power Delivery测试于Peripheral、Host、Hub和充电器。
GRL提供深厚的USB专业知识,与USB芯片生态系统密切合作。 我们可以为以下产品与规格提供认证测试、预测试及错误排除服务。 线缆与连接器(Type-A, Type-C)、Host、Host芯片、Embedded Host、USB周边装置、Hubs、Hubs芯片:
  • USB4电性一致性测试
  • USB 3.2 & 2.0 Electricals测试
  • USB 3.2 & 2.0 CV & Functional测试
  • USB 3.2 & 2.0 兼容性测试
  • USB 3.2 Link Layer测试

USB Power Delivery 产品包含:

  • Sources
  • Sink
  • DRP
  • E-marker Cables

此外我们也提供USB与USB Power Delivery相关之兼容性测试点击这里 进行登入并注册,为您的产品提出USB认证测试的需求。

IEC/EN62680-1-2/-1-3 标准测试认证服务

欧盟市场 IEC/EN62680-1-2/-1-3 要求

2024年12月28日开始, 所有在欧盟市场销售的电子电器产品都要改成 USB Type-C 接口。

IEC/EN标准委员会通知:IEC/EN62680-1-2/-1-3标准源自 USB-IF 协会标准。这就意味着取得 USB-IF 认证的产品同时符合IEC/EN62680-1-2/-1-3的要求。

GRL 是 USB-IF 协会授权实验室, 有多年USB测试和认证经验,同时提供IEC/EN62680-1-2/-1-3测试认证服务。

USB 规范向下兼容。 对于所有支持 USB Standard-A、USB Type-C®、USB Power Delivery 和 USB 2.0 规范且通过 USB-IF 合规性测试且设备制造商 (OEM) 收到相应“USB-IF 认证通知”的产品 ,这些产品“认证通知”作为 USB-IF 的验证/确认,表明相关产品可与下述相应 IEC/EN 规范互操作:

  • USB Standard-A: IEC/EN 62680-2-1:2015
  • USB 2.0 – Universal Serial Bus Specification, Revision 2.0: IEC/EN 62680-1-1:2015
  • USB Type-C®: IEC/EN 62680-1-3:2022
  • USB Power Delivery specification: IEC/EN 62680-1-2:2022

相关与 IEC 的 GRL 服务

针对 IEC 通知我们 GRL 可以提供如下服务:

个性化咨询服务:每个企业都是不同的。 无论您需要有关产品设计、测试要求还是合规性文档,GRL 经验丰富的顾问都将能够指导您更好的遵守USB-IF和 IEC/EN 标准。

IEC/EN 培训服务:IEC/EN 标准和认证要求可能很复杂。 GRL 关于测试程序、测试设备操作和合规性文档的培训课程可以帮助企业轻松理解并满足 IEC/EN 的要求。

文档和测试审核服务:通过 GRL 的审核,确保您的制造和测试流程的每一步都符合 IEC/EN 标准。 包括文档审查、测试程序以及测试结果。

通过合适的 IEC/EN 认证专家,最大限度地降低法律和财务风险,增强客户信心,并最大限度地提高产品质量和安全性。

USB 测试

USB 接口总览

USB 全名为 Universal Serial Bus,早期的版本在 1996 年问世,至今已成为目前科技产品中普遍的传输接口,台式电脑、笔记本电脑、显示屏,直至各类电子产品皆能发现其踪影。因应市场的需求,逐步增加了传输速度,成为市场上广泛使用的介面。

USB-IF

USB Implementers Forum(USB-IF)协会为非营利性组织,由Apple, HP Inc., Intel Corporation, Microsoft Corporation, Renesas Electronics, STMicroelectronics, Texas Instruments等公司共同开创,并致力于Universal Serial Bus技术的规范制定、认证流程的统一、及此接口的技术推广。更多与USB-IF有关的信息,您可以参考USB-IF官方网站



USB 测试规范

Universal Serial Bus 4 Specification – August 2019

USB-PD 测试规范

USB Power Delivery Specification Revision 3.1 – May 2021

认证专区

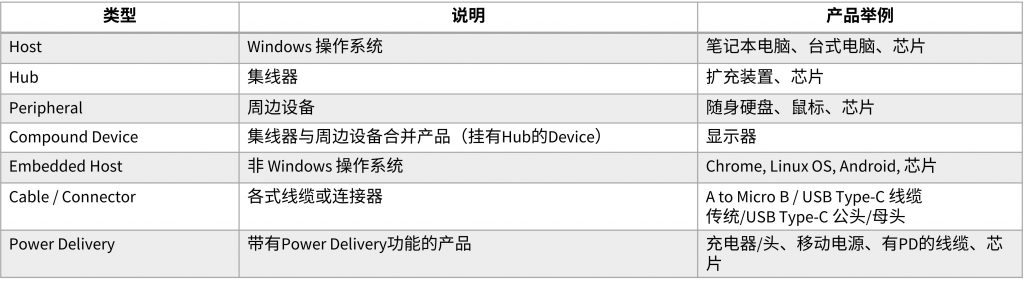

USB可以认证的产品类型及范例

USB、USB-C、USB Type-C®、USB4®和USB-IF是USB Implementers Forum的注册商标
免责声明
本资讯仅为便于参照而提供。本资讯不是且不应视为 USB Implementers Forum (USB-IF) 之正式通讯。USB-IF 之正式通讯可于其网站 usb.org 取得,或直接自 USB-IF 取得。

USB4® Test

USB-Implementers Forum(USB-IF) 于2019年9月3日正式发布USB4®的规格,主要更新为依据现有USB 3.2 及USB 2.0 架构做补充,来建构新一代USB。USB4®的架构基于Thunderbolt™ 的协议规范(该规范由Intel贡献给USB Promoter Group),Max传输速率由原本USB 3.2 的20Gbps(10G x2),增加ㄧ倍到40Gbps(20G x2),并可同时传送多个资料及影像。

USB4® 与 USB 3.2 极大的差异如下 :

USB4® Max速度提升至 Gen3 X2 = 40Gbps

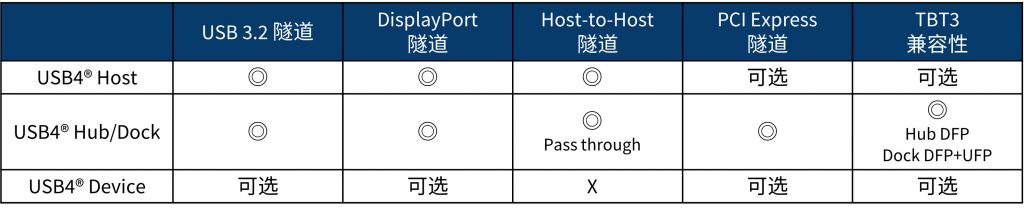

  1. USB4® Tunneling 架构将USB3 / DisplayPort™/ PCI Express打包在同一接口传输,各协议频宽分配可以动态调整
  2. USB4® 可以选择是否兼容于TBT3系统
  3. USB4® 支持Host to Host(主机与主机对接传输讯号)

想了解更多详情,请前往 USB-IF 官方网站

由上述的特性,不难发现USB4®的逻辑架构与网络架构极其相似。以固定的框架与物理层承载不同的协议封包,其中可包含资料与影像封包,并以地址(Address)标注每个封包确保正确传输。因此,USB4®逐渐摆脱传统USB Host 与USB Device 的功能限制,USB4®使用点对点的传输方式。此设计对于未来再提升传输速度与功能来说预留了极大的弹性。

*注意:TBT3 Compatibility 必需要支援10.3125G,但 20.625G 选择性支援

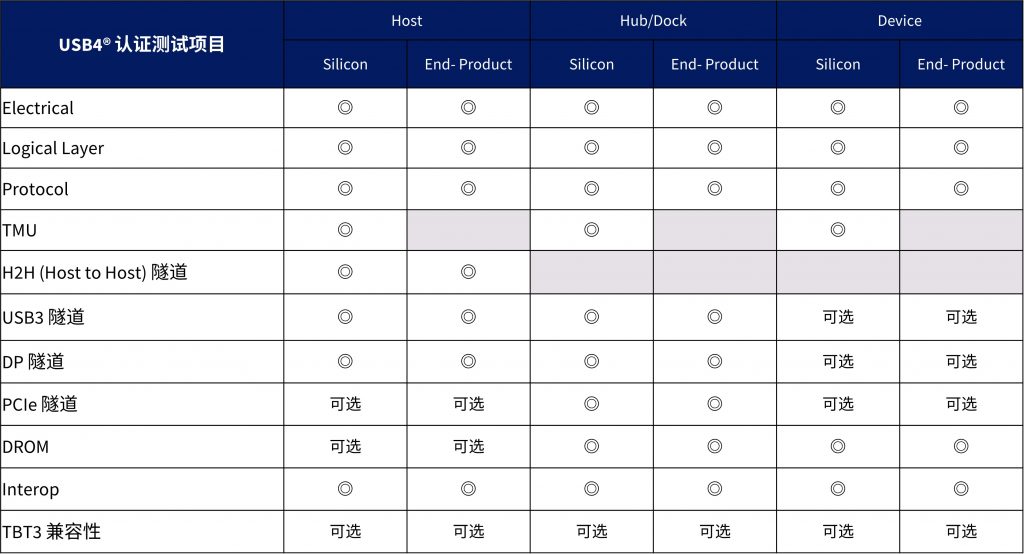

USB4® 测试项目总览

* 注意:

  1. 产品需要使用USB-IF认可的连接器及晶片,查询网址:https://cms.usb.org/integrators-list (您需要登入USB-IF会员才能够进入此页面)。 请参考<USB 认证测试流程>.
  2. USB4 认证前,产品须先通过USB 2.0、USB 3.2、USB PD、USB Type-C®认证测试,测试项目请参考<USB 认证测试项目&使用仪器>、<USB Power Delivery 3.1 认证测试项目 & 使用仪器>

USB4 相关 FAQ

1. 如果产品通过USB4认证了,是否还需要另外再通过Thunderbolt认证?

若产品是USB4支持Thunderbolt compatible,只需取得USB4认证,不需再另外取得Thunderbolt 3认证。但,若您要产品宣告取得Thunderbolt认证或使用”Thunderbolt 3” logo,则需另外取得Thunderbolt认证。

2. 是否需先取得USB4认证后,才能进行Thunderbolt 4认证 ?

不需要

3. USB4/TBT3/TBT4认证还是要分开submit吗?

USB4 logo 属USB-IF; Thunderbolt 3 与Thunderbolt 4 logo属Intel。是分属不同组织所以要分开submit。

4. Thunderbolt 3 Compliance pass 就可以说明 USB 4 Compliance pass?

不是。 TBT3 只测EV(电性)和 FV(相容性),但是USB4包含更多,请参考USB4测试项目。

5. GRL是否可以教客户如何做USB4测试吗?

可以。请联络我们。

USB、USB PD 认证流程

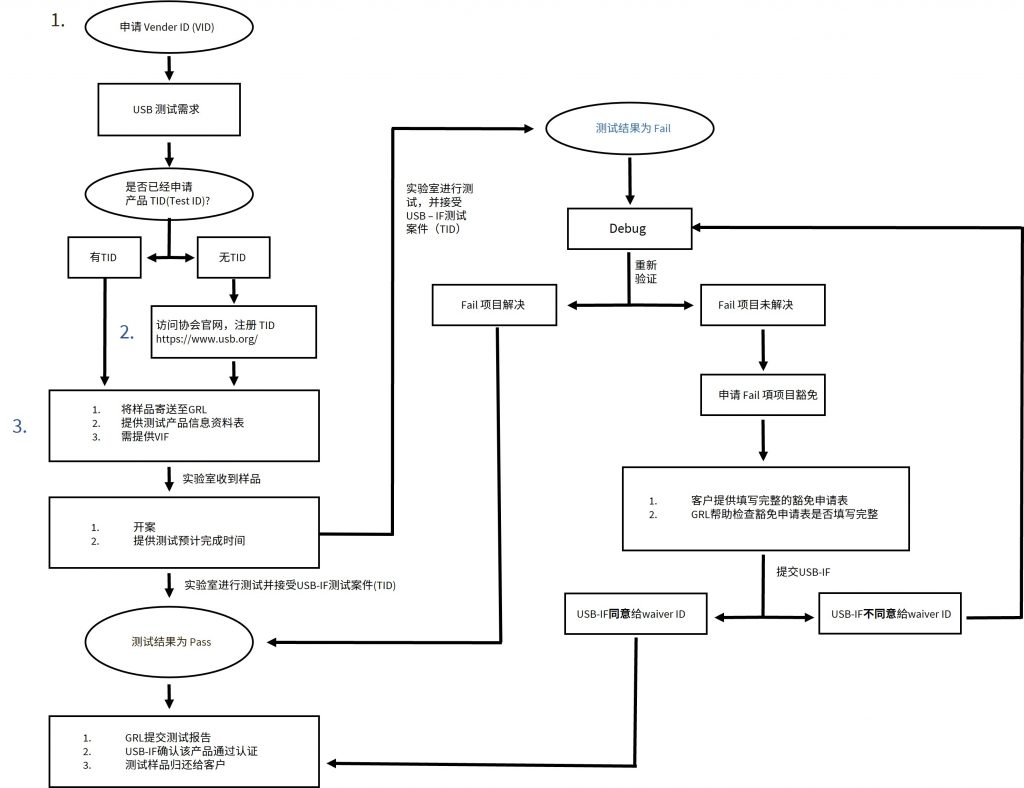

USB 认证流程

* 请注意:USB产品上的连接器都必须通过USB-IF认证

(1) 申请线上注册资格

如果要取得USB认证,您或您的客户(brand company)必须拥有USB VID(Vendor ID)并取得网站的帐号密码以供产品注册。申请Vendor ID网址 (https://www.usb.org/getting-vendor-id )

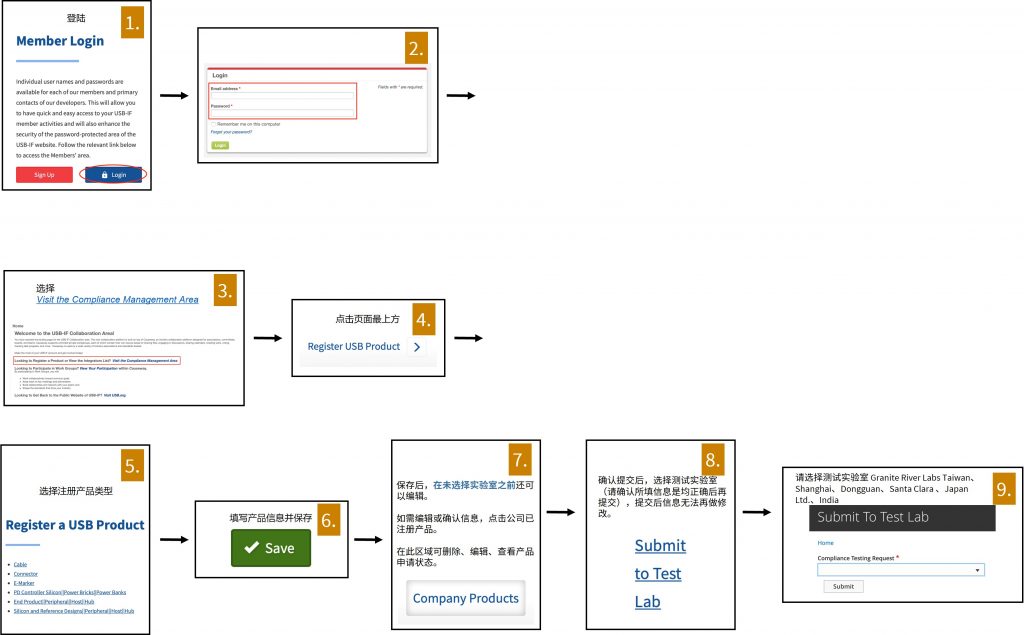

(2) 申请产品TID流程

https://www.usb.org/

(3) USB产品需要准备VIF

Vendor Info File (VIF) 记录着您产品的能力。在进行测试的时候,标准测试仪器会需要导入此档案,以比对产品的实际功能。此档案为测试时必要文件,请在送测前准备好新版本的VIF。

协会公布的VIF生成工具:https://www.usb.org/usb32tools

USB、USB-C®、USB Type-C®和USB-IF是USB Implementers Forum的注册商标。

免责声明

本资讯仅为便于参照而提供。本资讯不是且不应视为 USB Implementers Forum (USB-IF) 之正式通讯。 USB-IF 之正式通讯可于其网站 usb.org 取得,或直接自 USB-IF 取得。

USB 认证测试项目&使用仪器

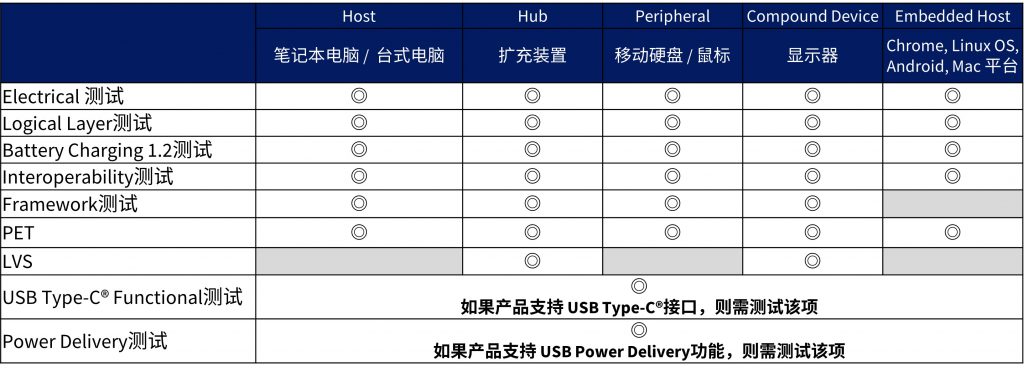

USB 一般产品标准测试项目

USB 一般产品测试前需要提供

  • 两组测试样品
  • USB 一般产品信息资料表
  • 如您的产品有特殊进入test mode的指令,请同时提供 (Embedded host必需提供)
  • 请提供VIF

USB 一般产品测试仪器

USB3.2 Electrical test:

  • Keysight scope DSOV334A 33GHz
  • Keysight M8020A
  • Anritsu MP1800/MP1900
  • Tektronix DPO72004C 20 GHz

USB 2.0 Electrical test:

  • Keysight scope MSOS254A 2.5GHz

Link Layer test & LVS test:

  • LeCroy M310P

Battery Charging 1.2 test:

  • MQP USB-PET

Interoperability test & Framework test:

  • Dell XPS8930

Type-C Functional test:

  • LeCroy M310P
  • Ellisys EX350
USB、USB-C、USB Type-C®和USB-IF是USB Implementers Forum的注册商标
免责声明
本资讯仅为便于参照而提供。本资讯不是且不应视为 USB Implementers Forum (USB-IF) 之正式通讯。USB-IF 之正式通讯可于其网站 usb.org 取得,或直接自 USB-IF 取得。

USB Power Delivery 3.1 认证测试项目 & 使用仪器

USB Power Delivery Compliance Test Specification Rev 1.2(PD Merged Test Specification)

USB-IF 于 2021 年 6 月 23 日释出最新版测试规范-PD Merged Test Specification,将原本三份文件:PD 3.0 测试文件、PD 2.0 Communication Engine MOI 与 PD 2.0 Deterministic MOI 合并,并因应扩展功率(Extended Power Range)的出现加入新测试项目,即为 PD Merged Test Specification。

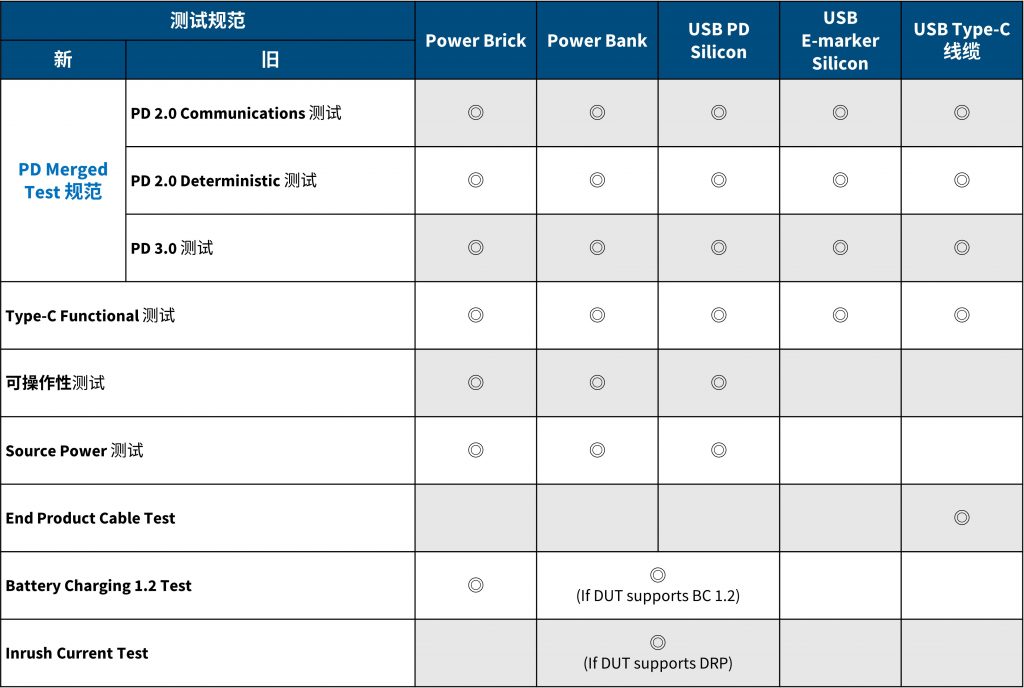

PD Merged Test Specification 在测试仪器的选择上与旧版 CTS 规则不同,详情请见下方表格(分新、旧两版测试规范)。

USB Power Delivery Specification Revision 3.1

USB Promoter Group在5月26日发布了新的USB PD 3.1 (USB Power Delivery Specification Revision 3.1),USB Type-C®规范亦更新至2.1版本,新规范中的极大特点即为提升充电功率至240W并支持Max 48V的电压输出。

若想达到高电压输出与超高充电功率,产品应支持 PD 3.1 中的扩展功率 (Extended Power Range) 规范。

往下查看更多 PD 3.1 相关信息,或参考我们整理的 USB Power Delivery 产品之电源瓦数规范



USB Power Delivery产品标准测试项目

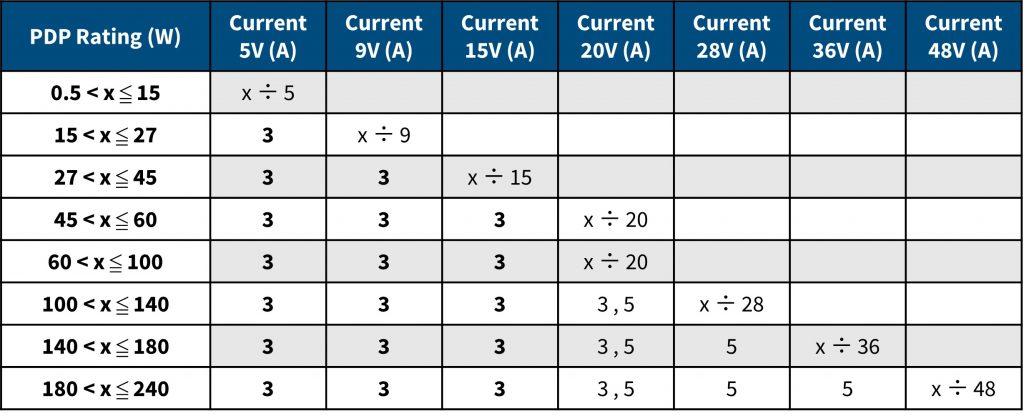

USB Power Delivery 产品电源瓦数规范

USB协会针对认证产品,有明确的电源设计规范。因应新USB PD 3.1,我们整理出以下表格,若您的产品需通过USB认证,请依照以下电源规范设计。



PD 3.1 与 PD 3.0 比较

PD 3.1规范将原先PD 3.0的内容归纳至标准功率范围(Standard Power Range,  SPR),Max功率维持原本的100W,并同时增加扩展功率范围(Extended Power Range, EPR)。

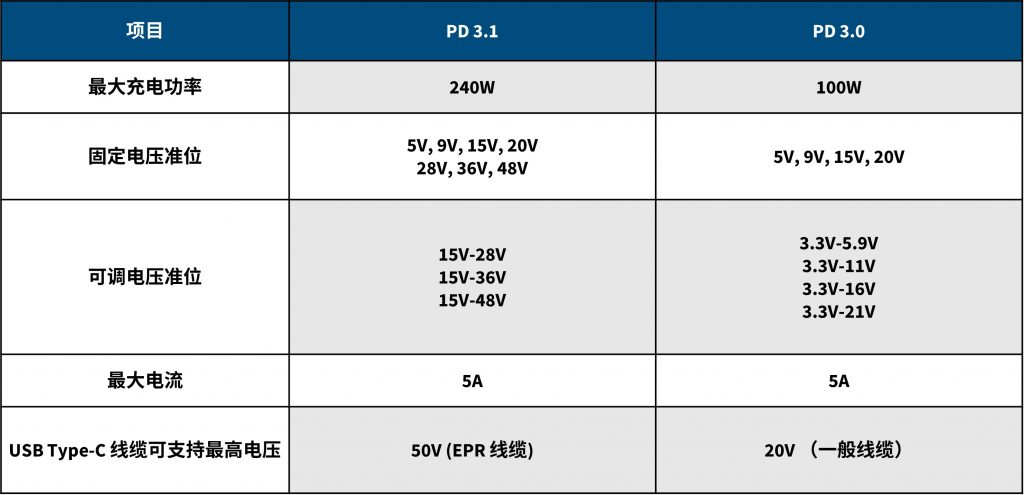

下表为您整理PD 3.1与PD3.0的极大差异:

  1. 想支持240W的充电功率,充电器、线缆与终端设备皆必须支支持EPR。其中,线缆必须支持高达5A、50V。
  2. Max充电功率可达240W。
  3. 新增三种固定电压:28V(高于100W), 36V(高于140W)和48V(高于180W)。
  4. 新增可调电压。

因Max充电功率的提升,新的USB PD架构定义了更严苛的电源协议,确保高功率的产品可被安全使用,功率范围设计在100-240W的产品安全要求也将更严谨,应注意各国进口销售的安全规范。

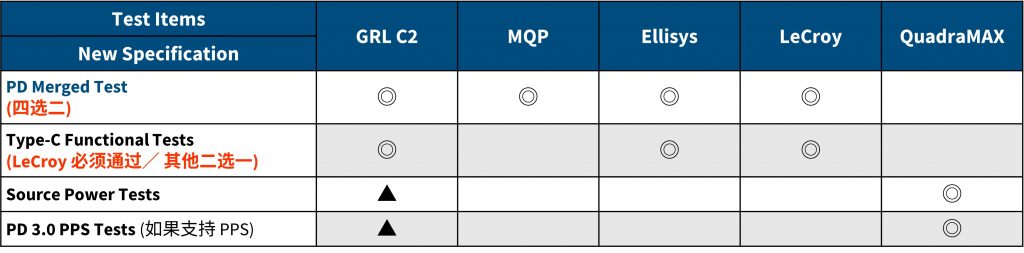

USB Power Delivery产品测试仪器

◎ 代表USB-IF已认可仪器

▲ 代表USB-IF认可仪器申请中

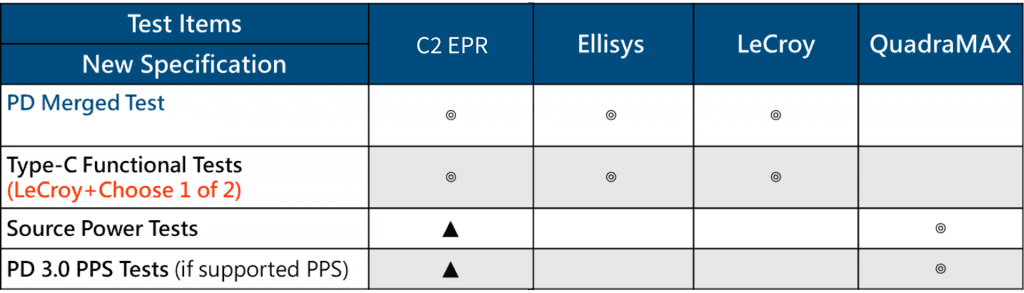

GRL PD测试仪器资讯



USB-IF Power Delivery产品测试仪器

PD Merged Test Specification:

  • GRL USB-PD-C2
  • Ellisys Explorer 350
  • MQP-PDT
  • LeCroy Voyager M310P

Communications Test:

  • GRL USB-PD-C2
  • MQP-PDT
  • LeCroy Voyager M310P

Deterministic Test:

  • Ellisys Explorer 350
  • GRL USB-PD-C2

Type-C Functional Test:

  • Ellisys Explorer 350
  • LeCroy Voyager M310P

Battery Charging 1.2 Compliance Test:

  • MQP-PET

Source Power Test:

  • QuadraMAX

Interoperability Test:

  • Google Pixel 4 Phone
  • Samsung Galaxy S21
  • Google Pixelbook Go
  • MacBook Air M1
  • ASUS 4K Monitor

PD 3.0 Test:

  • GRL USB-PD-C2
  • Ellisys Explorer 350
  • MQP-PDT
  • LeCroy Voyager M310P
USB、USB-C、USB Type-C®和USB-IF是USB Implementers Forum的注册商标
免责声明
本资讯仅为便于参照而提供。本资讯不是且不应视为 USB Implementers Forum (USB-IF) 之正式通讯。USB-IF 之正式通讯可于其网站 usb.org 取得,或直接自 USB-IF 取得。

USB Cable/Connector 产品标准测试

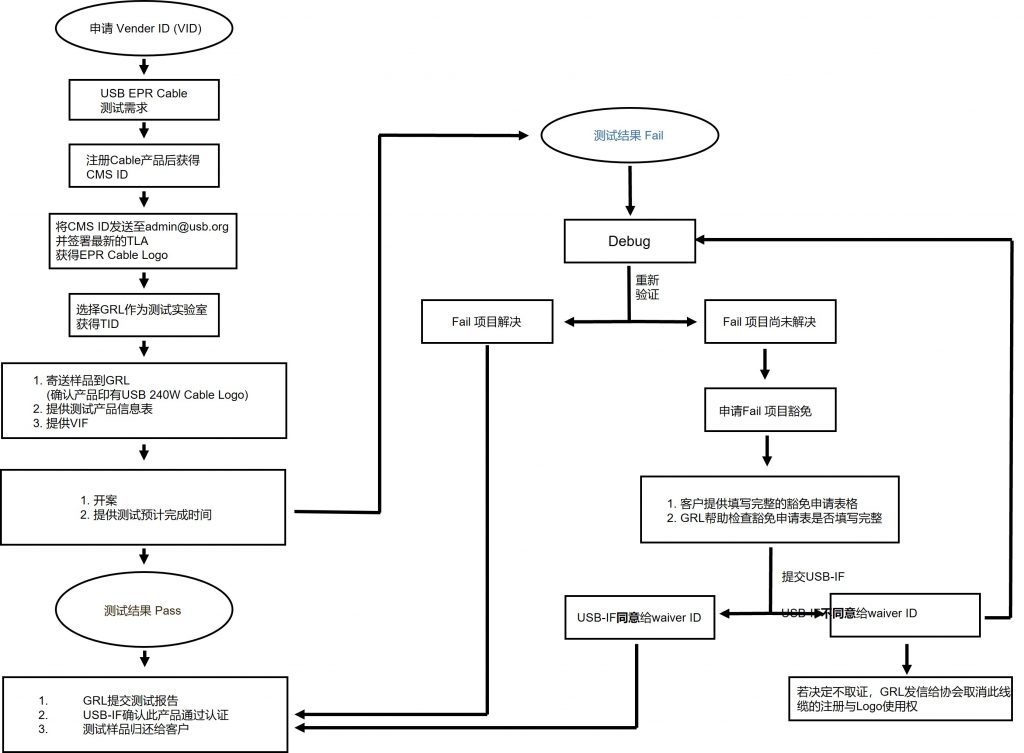

USB EPR Cable认证测试流程

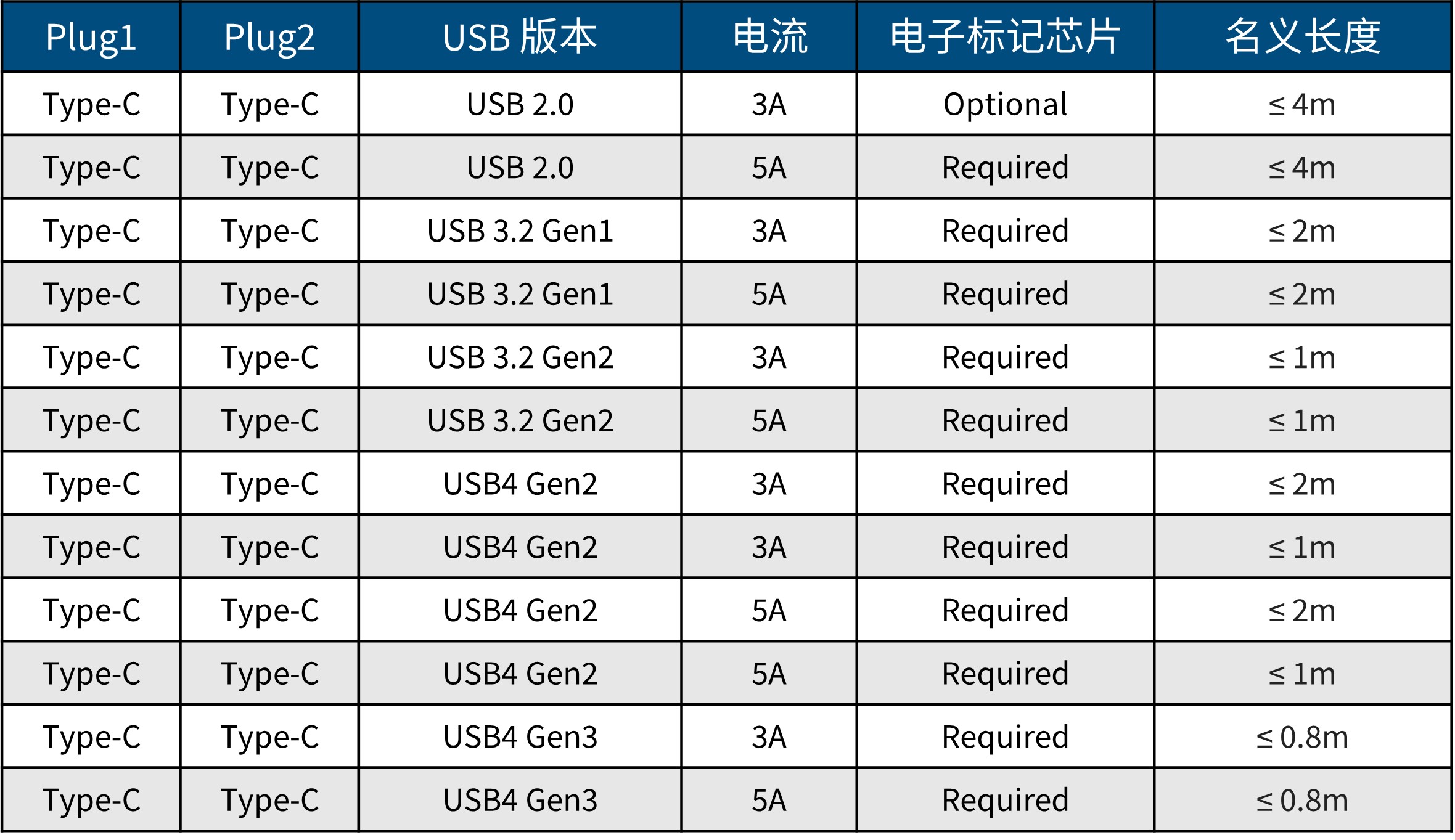

USB Cable / Connector 认证测试项目

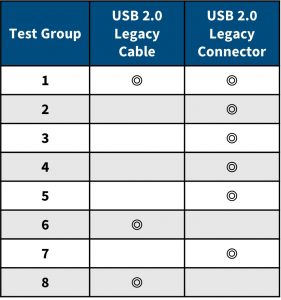

– USB 2.0

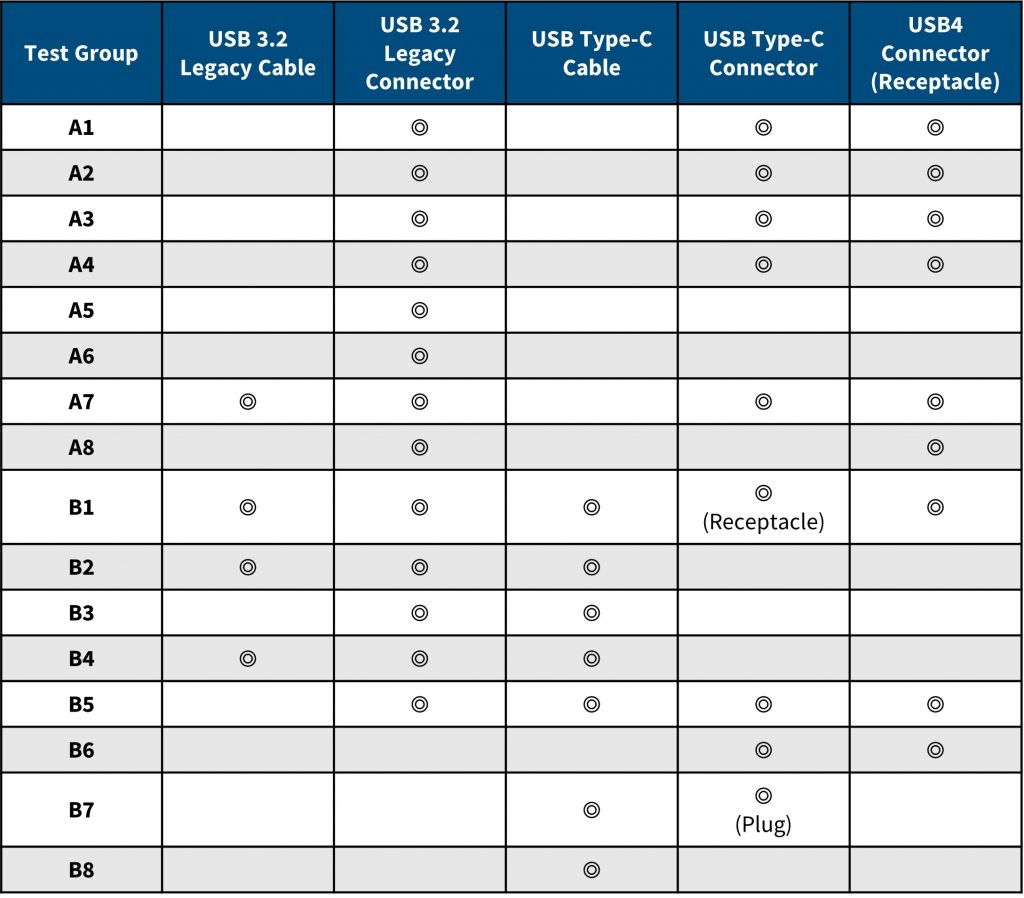

– USB 3.2 /  USB4

*注意:

  1. 即便测试Group相同,但不同类别产品所需测试的项目亦有不同,细项请查阅测试规范
  2. USB Type-C Cable需使用通过认证的USB PD 3.0 E-Marker IC (USB4)
  3. 带有USB E-marker的线缆仍需测试USB PD项目,详细项目请至USB Power Delivery产品标志测试项目查看

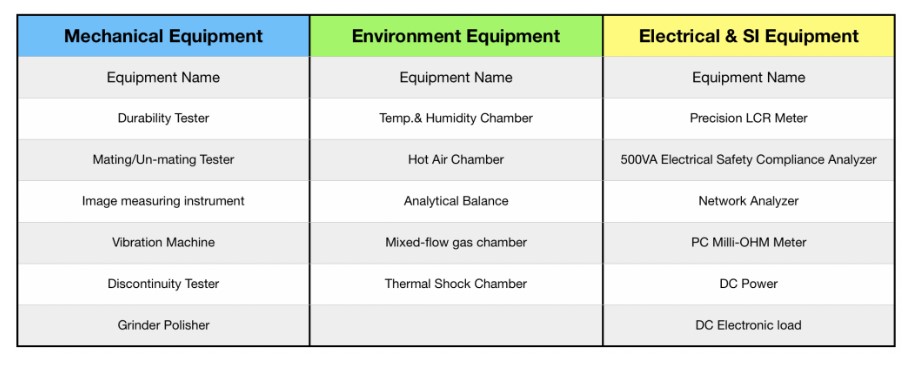

USB Cable/Connector 产品认证测试仪器

USB4、USB、USB-C、USB Type-C®和USB-IF是USB Implementers Forum的注册商标
免责声明
本资讯仅为便于参照而提供。本资讯不是且不应视为 USB Implementers Forum (USB-IF) 之正式通讯。USB-IF 之正式通讯可于其网站 usb.org 取得,或直接自 USB-IF 取得。

USB FAQ

会员&测试流程相关问题

若贵公司的产品已经通过测试、拿到产品TID,还需要与USB-IF签署Trademark License Agreement才能使用USB Logo.

详细USB Logo的使用规范及合约签署请参考https://www.usb.org/logo-license

若想查询/确认是否已拿到TID的产品,在USB-IF协会网上的Integrator List中可以搜寻到。

*您需要登入USB会员才能够进入此页面。

https://cms.usb.org/integrators-list

以下条件成立的话是可以进行OEM Arrangements并转卖。

  • 买方需要是USB协会会员
  • 买方需要签署USB-IF Trademark License Agreement
    详细内容请参考:https://www.usb.org/compliance (OEM Agreements内容)

USB-IF针对特定程度的修改可以申请QbS(Qualification by Similarity),修改程度请参考USB-IF网站

QbS申請

USB 的VID是终身有效,即使您的会员资格已经过期,VID还是有效。

产品规格&准备事项相关问题

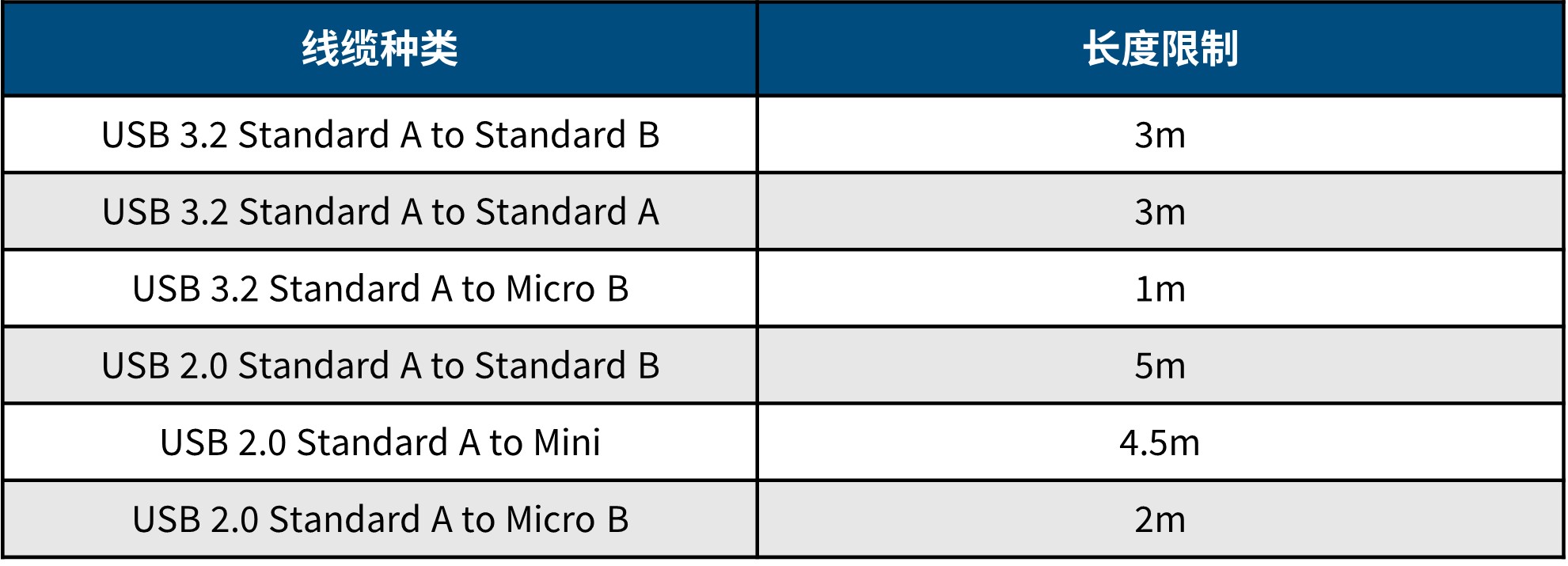

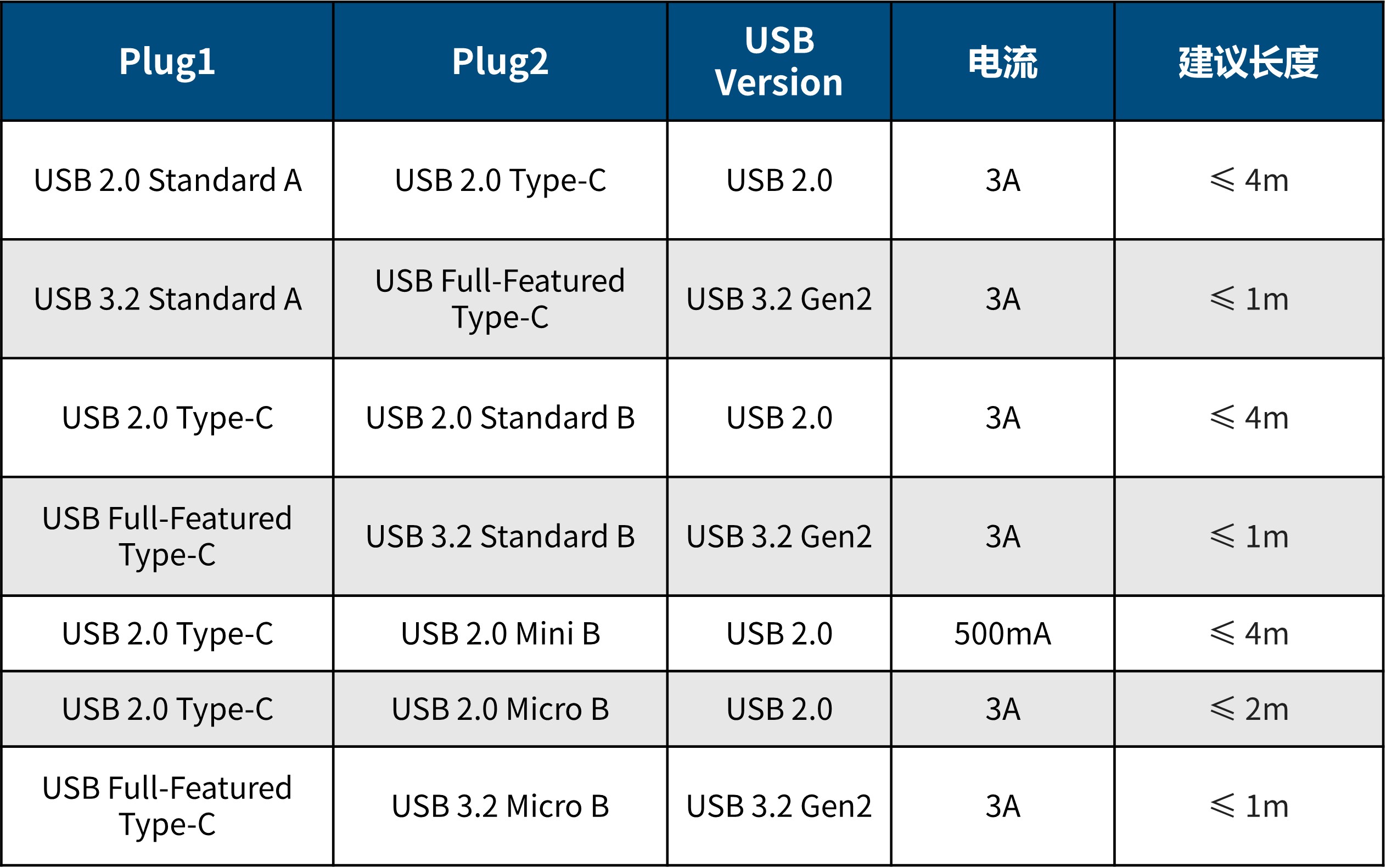

Standard A to Micro B 和standard A to Standard B cable的data线缆,协会规定一定要是28AWG

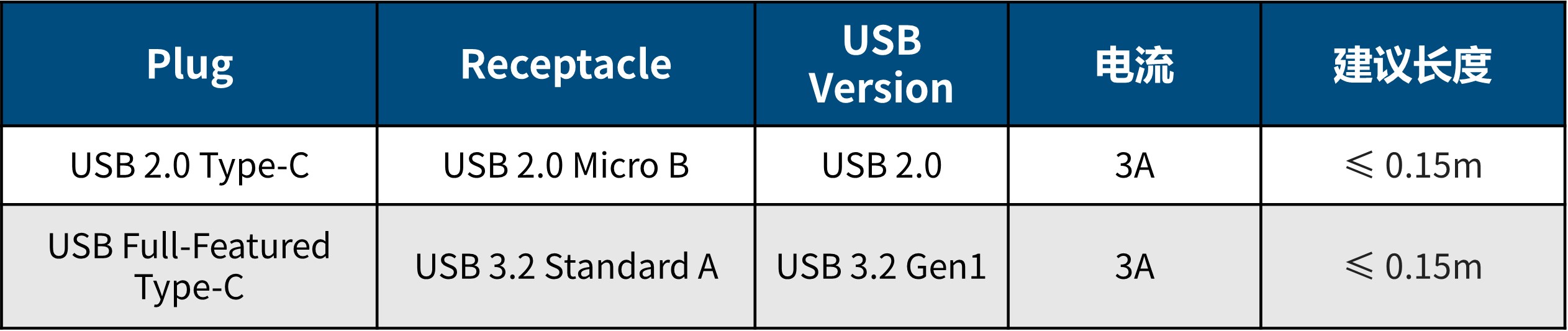

*注意:2.0 C to Micro B Adapter可以不用带线; 3.2 C to Standard A Gen1 Adapter必须带线

  • 带LED灯的Type-C cable
  • 弯头Type-C cable
  • 扁线/电话线

其他特殊请产品请联系我们

任何产品在测试时,都需要进入测试模式(test mode),才能执行测试。

  1. 使用USB-IF建议进入test mode的方式,请参考USB-IF页面(参考段落请见下图)。
  2. 若非使用协会建议方式,请在送测时将您的方法提供给GRL。

产品内部上下有EMC pad

  • 铁壳上下有弹片
  • 一面弹片,一面凸包
  • 铁壳上下是凸包,凸包的间距必须大于Plug 铁壳厚度
  • 铁壳上下既没有弹片也没有凸包

产品内部上下没有EMC pad

  • 铁壳上下有弹片
  • 一面弹片,一面凸包

其他特殊请产品请联系我们
