PCI Express® 5.0 接收端自动化测试软件，适用于Anritsu 1900A BERT (GRL-PXE5-RXA)

概述与介绍

另提供GRL PCI Express® 发送端自动化测试软体，支持Tektronix与Keysight示波器 (GRL-PXE-TX)。

快速依据PCIe® Base与CEM规范测试您的产品设计。

简介

• 自动化执行PCIe® 5.0 (32GT/s) Base与CEM规范测试
• 一键执行Base与CEM接收端Jitter Tolerance测试项目
• 控制待测物进入PCIe® 32GT/s的TX与RX Link Equalization测试模式(Link EQ)
• 使用业界认可的校准方法
• 快速测试执行依然可取得一致性的结果

说明

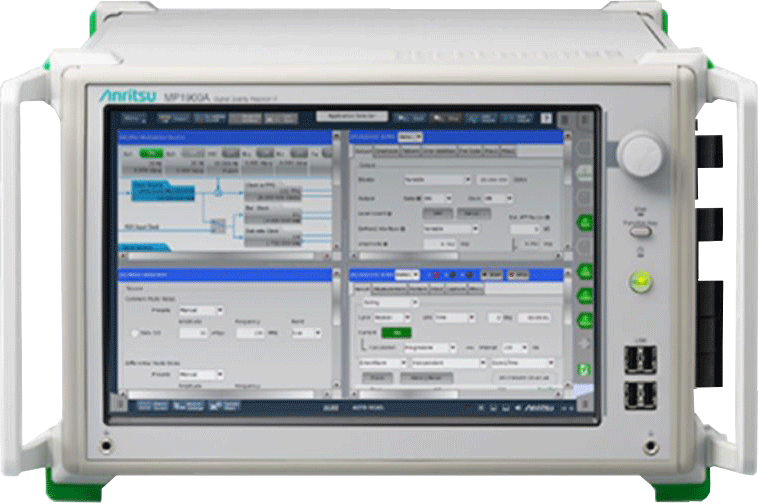

PCI Express® 5.0 接收端自动化测试软件(GRL-PXE5-RXA)让您能够轻松且有效率地验证支持PCIe® 5.0产品的接收能力，此软件可安装在Anritsu MP1900A上并搭配任何Tektronix或Keysight实时示波器。

GRL-PXE5-RXA软件共有两种选配，可依照需求选择分别购买或一起购买：GRL-PXE5-BASE-RXA软件依照晶片测试规范来设计；GRL-PXE5-CEM-RXA则是依照终端产品规范设计。

GRL-PXE5-RXA提供简易的使用者界面，可自动化执行复杂的PCIe®测试，并且显著减少设备校准时间及测试时间。此软件可安装于Windows 7以上的示波器或PC上执行。BASE-RXA用于PCIE晶片测试，使用业界标准Seasim来模拟眼图结果，用此方式来验证调整DDJ Jitter量，让信号源的眼图达到测试的要求。也可以在待测物上进行接收端Jitter tolerance与Margin测试。

CEM-RXA用于PCIE主机系统与外接插卡，使用PCIE协会的SigTest分析软件来验证调整，两个软件版本都可以自动化测试接收端Jitter Tolerance以及Margin测试。 GRL-PXE5-RXA也能自动完成LTSSM training，让待测物进入测试模式以执行RX Link EQ BER及TX Link EQ测试。

主要功能

• 依照PCIe® 5.0 Base与CEM规范自动校正信号损坏以达到接收端的受压眼图规范
• 使用业界标准Seasim工具与SigTest软件来校正受压信号
• 自动执行接收端认证测试、Jitter Tolerance和Margin测试
• 可使用测试规范或使用者自定义的Jitter频率参数
• 可整合CEM规范的发送端与接收端测试至单一软件
• 设置简单、轻松执行测试与生成PDF报告
• 支持定制化设置

软件与配件

• GRL-PXE5-BASE-RXA – GRL PCIe® 5.0 (32GT/s) Base规范接收端测试
• GRL-PXE5-CEM-RXA – GRL PCIe® 5.0 (32GT/s) CEM规范接收端测试，支持Host与Add-In Card的 Rx Jitter Tolerance与Margin测试、Tx Link EQ、Lane Margining、Link EQ Response和Link EQ测试
• GRL-PXE5-RXA – PCIe接收端校正和测试软件，适用于任何BERT或示波器

GRL-PXE5-XXX-RXA – 通过USB随身碟浮动授权(Floating License)装置

如需正式报价和定价信息，请联系 info_china@graniteriverlabs.com
