概述与功能

GRL USB4™ 整合解决方案包含:

GRL’s USB4® Return Loss测试软件支持Thunderbolt™ 4与Thunderbolt™ 3

搭配Anritsu MP1900A BERT和Keysight或Tektronix示波器,快速完成USB4®标准接收端BER与Jitter Margin测试

简介

  • 一键设定自动化测试USB4®接收端项目并进行错误排除

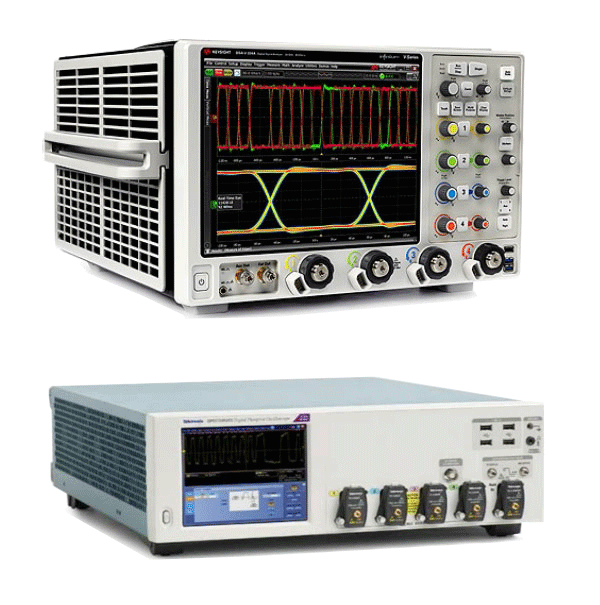

  • 能同时相容Keysight与Tektronix示波器
  • 依照测试规范或使用者自定义的参数进行测试
  • 支持10G、10.3125G、20G及625G等传输速度测试
  • 可搭配GRL USB4®发送端测试软件(GRL-USB4-TX)使用
  • 减少测试时间并提供完整测试报告包含校正数据

描述

作为Thunderbolt及USB认证测试领域的全球领导品牌,GRL USB4®接收端自动化测试软件可搭配Anritsu MP1900A BERT成为一套自动化且高效的解决方案,可对您的USB4®产品进行接收端测试。 GRL-USB4-RXA可与Anritsu MP1900A BERT和Keysight或Tektronix实时示波器搭配,自动进行标准参数校正并测试Rx Jitter tolerance和BER。GRL-USB4-RXA依照USB4®测试规范来设计测试项目及测试步骤,提供简易的使用者界面,自动完成复杂的USB测试,显著地减少设备校正与测试时间。

此外,若结合适用于Keysight或Tektronix示波器的GRL-USB4-TX USB4®发送端自动化测试软件,可提供您更全面的USB4®设计验证测试弹性解决方案。

GRL-USB4-RXA支持USB Type-C®接口,测试速率能达到40 Gbps(20G x 2)及20Gbps(10G x 2)。 GRL-USB4-RXA可自动校正20个CTS规范(10G / 20G Case-I与Case-II)的受压眼图信号,以符合Sinusoidal Jitter (SJ) frequencies及BER测试。此外,GRL-USB4-RXA可依照测试规范或使用者自定义参数进行Jitter margin测试。

GRL-USB4-RXA软件能够在Window 7以上的系统或示波器上执行,且可完全相容Wilder Technologies贩售的USB4®高速治具和微控制器。

主要功能

  • 可依照测试规范或使用者自定义的参数自动化进行接收端认证测试,如Jitter Tolerance与Margin测试
  • 可同时整合USB4®发送端与接收端测试
  • 可搭配各种测试设备平台使用
  • 支持USB4® Hosts、Devices、Hubs、被动和主动线缆的测试
  • 设置简单、轻松执行测试与生成报告
  • 支持定制化设置
  • 轻松整合信号交换器、电源供应器以及温控仪器,快速进行多个信号通道压力测试

软件与配件

  • GRL-USB4-RXA -GRL USB4接收端自动化测试软件,支持Anritsu MP1900A,可搭配Tektronix或Keysight示波器使用。
  •  GRL-USB4-TX – GRL USB4发送端自动化测试软件,可搭配Tektronix或Keysight示波器使用。
  • GRL-USB4-TXRX – 整合GRL USB4发送端与接收端自动化测试软件的解决方案,适用于Anritsu MP1900A、Tektronix或Keysight实时示波器。

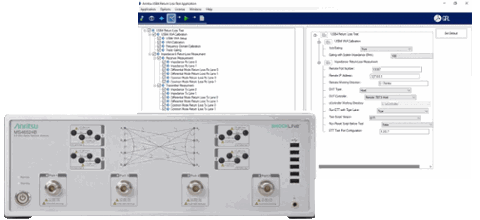

  • GRL-USB4RL-AN – GRL USB4 Host和Device Return Loss自动化测试软件,可搭配Anritsu MS46524B VNA

如需正式报价和定价信息,请联系 info_china@graniteriverlabs.com
提供浮动许可证、集成开关矩阵和定制选项。联系GRL了解详情。



试用与授权

联系GRL请求演示 USB4™ 接收器校准和测试自动化软件 (GRL-USB4-RXA)
