概述与功能

提供最全面的自动化HDMI® 2.0 Source协议认证测试

产品介绍影片

简介

使用GRL HDMI 2.0和1.4b协议解码与标准测试软件快速解决初期设计中的挑战,这是一款基于示波器设计的HDMI 2.0协议解码与标准测试工具。 GRL的解决方案可用于Keysight先进的示波器平台,并提供全面的HDMI 2.0 Source协议标准自动化测试。克服使用传统示波器的限制,使用时间序列与相关资讯的显示加强示波器的功能,快速解决HDMI 2.0与1.4b的协议问题,追溯影响时序或信号完整度的根本原因。

GRL-HDMI-DEC允许开发人员在时域范围内解码HDMI 2.0信号。 HDMI 2.0协议标准测试功能允许您按照兼容性测试规范执行HDMI 2.0 Source测试。强大的框架截取功能允许您查看具有水平和垂直blanking period的HDMI Frames以及所有辅助资讯,从而节省时间并解决问题。



主要功能

  • 取得HDMI 2.0与1.4详细的协议沟通资讯
  • 支持HDMI 2.0与1.4b Source协议一致性测试
  • 搭配示波器即可一键支持HDMI 2.0与1.4b Source认证测试
  • 同步显示HDMI协议与物理层,以快速排除错误
  • 全面的HDMI 2.0 Source协议认证测试
  • 完整连结物理层信号、HDMI周期以及影像帧幅
  • 将帧幅画面连接至像素细节与相对应的物理层信号
  • 提供详细的HDMI封包讯息
  • 标示波形相对应的动作与序列
  • 根据HDMI规范优化HDMI串流、帧幅测试的数据显示
  • 帧幅抓取器- 显示完整的水平以及垂直空白区间
  • 表格化有效的影像、次级资料封包以及音讯封包
  • 解解码RGB、YCbCr 4:4:4、YCbCr 4:2:2及YCbCr 4:2:0
  • 支持18、24、30、36与48 bits像素
  • 产生没有扰码器的线性反馈移位暂存器来最佳化是波器的纪录长度
  • 可进行实时分析与解码或预先储存波形结果的波形。
  • 强大且井然有序的界面
  • 测试完成后自动生成PDF与CSV报告

应用规格

此软件可与所有Keysight 90000系列之示波器型号兼容



软件与配件

GRL-HDMI-DEC-HDMI协议解码与标准测试软件



下载与授权

GRL HDMI 2.0 and 1.4b协议解码与标准测试软件

(GRL-HDMI-DEC) 下载链接

其他产品

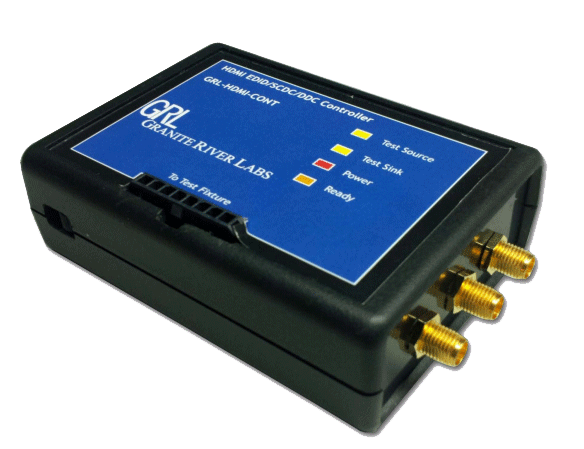

HDMI EDID/DDC/SCDCS 控制器 (GRL-HDMI-CONT)

为自动测试HDMI 1.4b与2.1的电性与协议的必备工具
