HDMI

HDMI® 官方认证测试

GRL为HDMI Forum授权的测试中心,提供一系列的HDMI测试服务,包含HDMI 2.1 FRL、HDMI 2.1 TMDS、HDMI 1.4b与HDCP 1.2 & 2.2的Sources、Sinks、Repeaters和线缆等测试。
GRL是HDMI Forum的成员之一,提供具深度的专业知识及一系列认证测试、预认证测试及错误排除服务。 HDMI 2.1与1.4b、HDCP 1.2与2.2的测试服务,包括Sources、Sinks、Repeaters、线缆及转接器测试:
  • 电性及协议层认证测试要求
  • 8K60,DSC,eARC 和其他 HDMI 功能测试
  • 相容性测试(无需认证测试项目)
  请浏览 GRL-Philips HDMI ATCs page 页面以获取HDMI会员注册流程等更多资讯。

HDMI 测试概述

HDMI 介面总览

High Definition Multimedia Interface, HDMI,此介面整合了数位化影像和声音传送,用同一种条线材可以同时传送音讯及视讯讯号。HDMI可以应用在电视机上盒、音响、个人电脑、DVD播放器、萤幕等等都被广泛应用。



最新的 HDMI® 标准

HDMI 2.1a 是 HDMI Forum 于 2022 年发布的最新 HDMI® 技术,提供称为基于源的色调映射的小更新。该技术使 HDR 图像能够在较低动态范围内显示在屏幕上,同时保留颜色、对比度 ,以及详细信息,并重新定义了快速媒体切换(QMS)功能。



HDMI 官方认证协会:HDMI LA

HDMI Licensing Administrator (HDMI LA)。 HDMI LA是由HDMI Forum指定的授权HDMI 2.1规范的代理机构,也是由HDMI Founder指定的授权HDMI 1.4规范的代理机构。定期会举办各式的HDMI技术相关的学习、推广及宣传活动。若想知道更多相关讯息,请参考协会网站: www.hdmi.org。



简介 HDMI Forum

HDMI Forum为非营利性质团体,其组织彙集了世界级有实力的製造商,也是HDMI LA官方授权团体。HDMI 2.x的认证规范也是HDMI Forum所讨论及制定的。主要任务为发展未来版本的HDMI规格及技术,并营造完善又相容的HDMI生态。若想知道更多相关信息请参考www.hdmiforum.org

认证专区

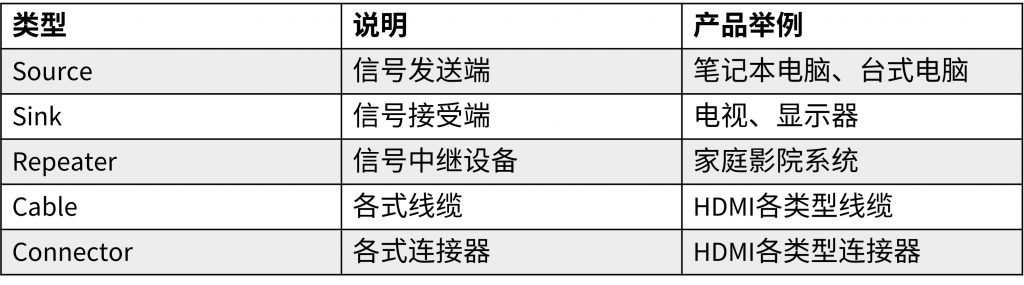

HDMI 可以认证的产品类型及范例:

HDMI 2.1 FRL 测试

为了因应消费市场对于高画质影音应用需求日益增加,HDMI Forum于2017年底發佈了HDMI 2.1的新规格,其中令人惊豔的新功能就是加入FRL (Fixed Rate Link)的传输模式,它可以说是颠复了以往HDMI介面传送信号的方式。

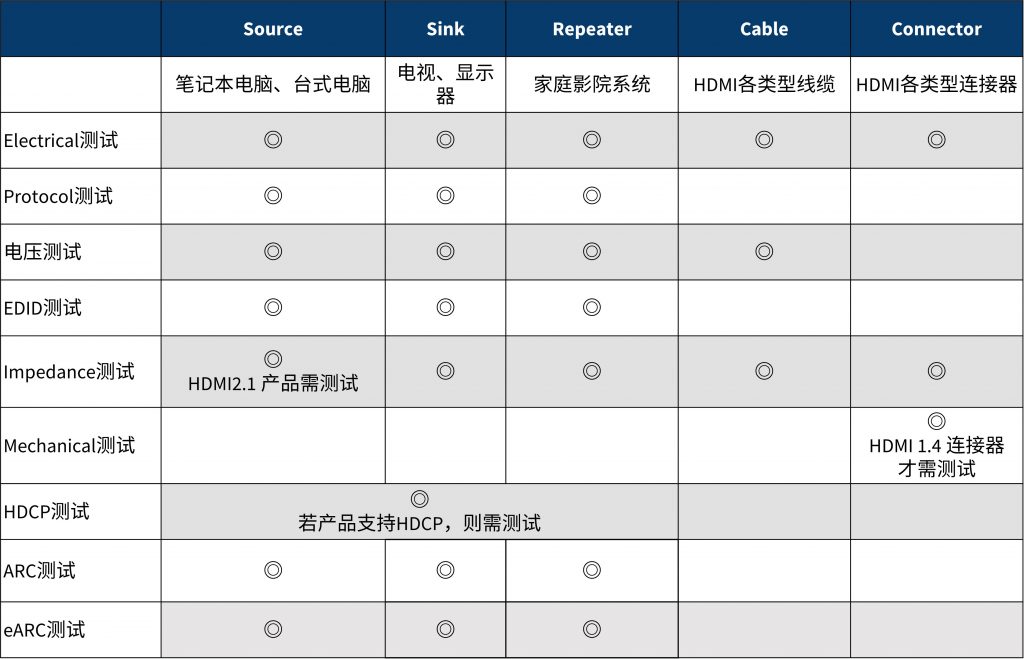

HDMI 2.1测试项目总览

HDMI 2.1 认证适用于 FRL Source、Sink、连接器和 Cat.3 HDMI 电缆

HDMI各测试项目的测试方案

电气测试

  • Keysight UXR0334A
  • Tektronix DPO72004C
  • 基于 Keysight M8195A 的测试平台

协议测试

  • Keysight U4998A
  • 基于 Keysight M8195A 的测试平台
  • QuantumData 980

电压测试

  • Keysight E3634A
  • Advnatest R6240A
  • HIOKI 3522-50

EDID 测试

  • QuantumData 882
  • Yokogawa DLM2024

阻抗测试

  • Tektronix DSA8300
  • Keysight E5071C

HDCP 测试

  • Simplay Labs SL8800

HDMI®、HDMI® High-Definition Multimedia Interface、Ultra High-Speed HDMI® 电缆认证测试 以及 HDMI 商标是 HDMI Licensing Administrator, Inc. 的注册商标。

通告:本页上的信息仅供参考。此信息不处于,也不应被视为 HDMI 论坛的官方信息。

想参考有关 HDMI® 的官方信息,请访问网站 https://www.hdmi.org/,或直接从 HDMI 论坛获取。

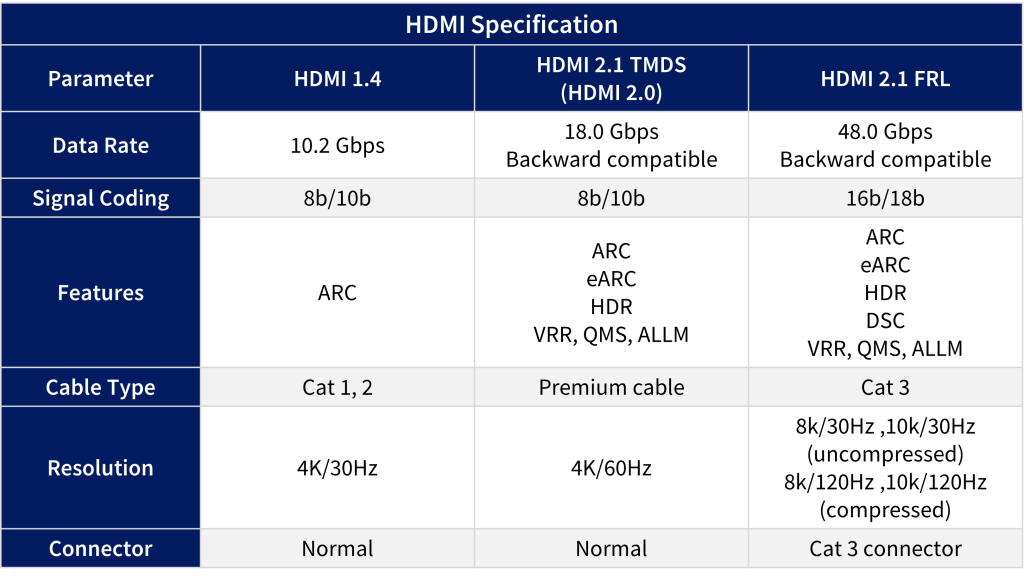

HDMI 2.1 TMDS vs. FRL 各测试项目的测试方案

HDMI 2.1 已完全取代了其前的 HDMI 2.0 标准,可分为两种模式:FRL 和 TMDS。 TMDS 和 FRL 模式主要区别如下表所示:

已發布測試項目TMDS與FRL模式對比表

HDMI 测试流程

HDMI 测试流程

HDMI 测试流程



* 上图仅适用于 HDMI 1.4与 HDMI 2.1的 ATC 认证测试流程,若想了解HDMI Self-test测试,请联络我们

(1) 成为 HDMI LA会员
各组织可通过官方的 HDMI 会员网页核实其会员身份。

否则,各组织也可通过 HDMI 在线门户申请加入。只需指定一名联系人签署正式协议即可。付款完成后,成功申请者将收到一套会员帐户 ID 和密码。

您可以上协会网站查询您的公司名称是否为协会会员,会员可以是OEM或Branding厂商,二择一即可:

  • HDMI 会员查询 (含Premium Cable)
  • HDMI Connector 型号查询
  • HDMI Category 3 Connector 会员及型号查询

若两者皆非会员,请至HDMI官网线上申请:

  1. 申请联络人并签署Agreement
  2. 完成付款
  3. 申请人会收到一组ID与Password,即申请成功

(2) 通过 CDF 和 HDCP 表格提交样品信息

  • CDF(能力声明表): 记录您产品的能力,在认证测试期间将进行交叉检查,以确保一致性。该表格是测试所必需的,只有 HDMI 采用者才能通过 HDMI 采用者外联网下载。
    • 系列型号列表: 族电子表格可在 CDF 表格中找到,应在认证前提交给 GRL。系列型号列表适用于以下条件
      • 扩展型号除了外壳设计和颜色外,没有软件或硬件变化
      • 扩展型号的 HDMI 硬件设计也保持不变
  • HDCP 格式: 此表格并非 HDMI 认证的必填项,但如果您的产品支持 HDCP1.x 或 2.x,则必须填写。 HDCP 表格可从 DCP 网页下载。

(3) 通过认证后的 HDMI 1.4 ATC

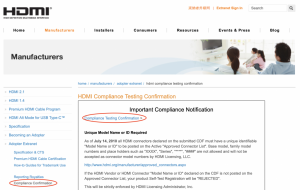

获得 HDMI 证书后,公司必须通过 HDMI 的 HDMI Adopter Extranet 申请 HDMI 确认函。协会网站。您可以通过以下步骤获得确认函:

  1. 登录会员帐户,从以下选项中选择相关产品类别:
    • HDMI 1.4b / 2.1
    • Source/ Sink / Repeater /Cale /HDMI 高级电缆
  2. 需要上传以下文件:
    • 能力声明 – CDF
    • 测试结果表 – TRF
    • ATC 证书

超高速 HDMI® 电缆

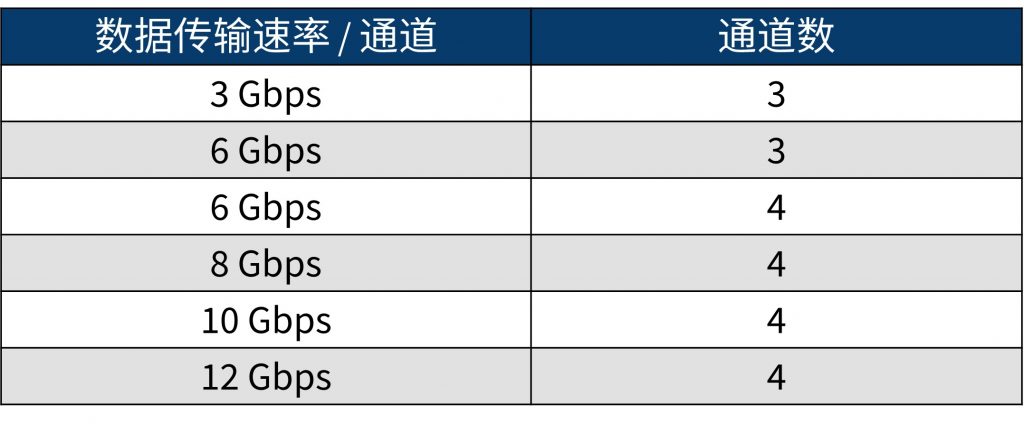

根据 HDMI® 2.1 规范,电缆现在能够产生更高的新鲜速率,分辨率高达 10K,带宽高达 48Gbps。全部四个通道的传输速度可达 12Gbps,是 HDMI® 2.1 TMDS 规范的两倍,后者仅在 3 个通道上达到 6Gbps。

此外,还推出了新的电缆规格,以支持满足高带宽要求的 HDMI 2.1 FRL 产品:

  • 超高速 HDMI® 电缆可确保正常播放需要高带宽传输的高动态范围未压缩 8K 图像,而不会对附近的设备造成电磁干扰。
  • 超高速 HDMI® 电缆向后兼容较低版本的 HDMI ® 规范。

HDMI 2.1线缆测试项目

  • 4.1 FRL 数据通道参数电气测试

HDMI 4.1 FRL 數據通道參數電氣測試

4.1 FRL從HFR7-1到HFR7-7的測試項目



  • eARC 数据通道参数电气测试

從 HFR7-12 到 HFR7-15 的 eARC 數據通道參數電氣測試的測試項目

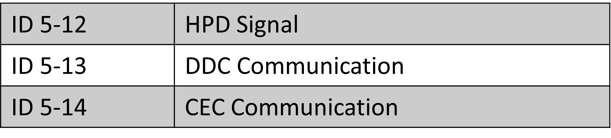

  • DDC/CEC 线路测试

HDMI DDC-CEC Line Tests



  • 电缆 ID 测试

HFR7-16 的 DDC/CEC 線路測試的測試項目

请注意,HDMI 2.1 电缆还必须满足 HDMI 1.4b 电缆的要求,并且连接器必须是经过认证的 HDMI 3 类连接器。



HDMI 1.4 线缆测试项目

HDMI 1.4線纜測試項目5-1至6-3

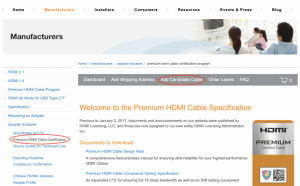

Premium HDMI 线缆测试项目

Premium HDMI 线缆认证涵盖额外的、增强的线缆测试,以确保线缆符合18Gbps频宽,并透过EMI测试来确保它们对无线讯号的干扰最小化。

此认证计画让客户在购买用于4K@60Hz、BT.2020和HDR功能的4K / UltraHD产品的新HDMI线缆时可以充满信心,这些新设计的线缆可用于HDMI Type-A和Type- D连接器。

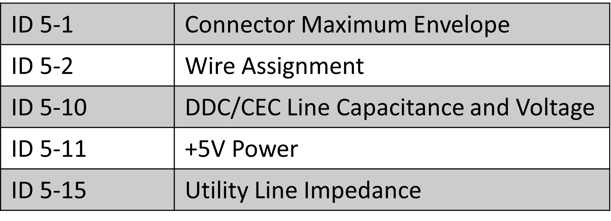

一般电缆组件测试

圖片8-1



眼图测试

圖片10



参数测试

圖片11

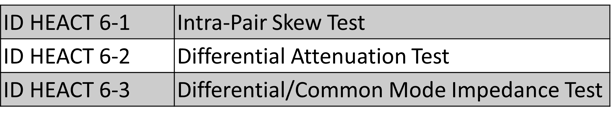

HEAC 电缆组件测试(可选)

圖片12



额外的电气性能测试

圖片9



600MHz 眼图测试

圖片13



EMI/RFI 测试

圖片14





HDMI®, HDMI® High-Definition Multimedia Interface, Ultra High-Speed HDMI®, Ultra High Speed HDMI® Cable 認證測試和
HDMI商標為HDMI Licensing Administrator, Inc.的註冊商標。

免责声明

此信息仅为方便起见而提供。此信息不是,亦不应被视为 HDMI Forum 的官方信息。 HDMI®的官方信息请见网站https://www.hdmi.org/,或直接重HDMI Forum 取得。

HDMI FAQ

认证流程、会员申请、及测试需要准备文件请参考HDMI测试流程页面

持证方需要付权利金。也就是说,CDF上填写的公司及联系人为权利金需支付的单位。

否。以前协会网站的确有把通过认证的产品列在官网上。但从2015年末开始,协会已经不再列通过认证的产品在官网上了。

由于协会有要求HDMI产品需要使用认证过的connector,因此connector部分还是持续有被列在官网上。

《查询通过认证的HDMI Connector》

状况分为两种:测试进行中 or 测试已完成

(1)测试进行中

进行ATC认证时,主认证型号为若有延伸型号(Family Model),不需另外再做测试。认证进行前请在CDF中的Family页面填写完整给GRL,我们会帮您一同提交给协会审核。

延伸型号(Family Model) 条件须符合以下:

  • 延伸型号无任何硬体更动 (除机壳设计/颜色变更)
  • 延伸型号无任何软体 & 韧体更动

*填写CDF时,Family Model 数量及型号不包含主型号



(2)测试已完成

若您的产品已经拿到认证,但需要另外再加Family Model,您可以联系实验室做Self test测试,测试完成后,实验室会提供Self test报告给您,您需要再提交到HDMI官网上传并取得confirmation letter,HDMI测试流程才算完成。HDMI测试流程

是的。协会有申明,若您产品的连接器有second source,需要重新做测试,测试内容包含所有HDMI的测试项目。

以下为,测试执行方、测试项目、报告格式、证书及注意事项的统整

若产品同时支持HDCP,HDCP与HDMI不同,并没有规定一定要向下相容。也就是说,您的产品可以只支持HDCP2.2但不规定支持HDCP1.2。

若您的产品已经通过认证且拿到证书,90天后可把样品取回。

HDMI logo规定请见HDMI官方网站规定:https://www.hdmi.org/resource/logos

可以的。请依照下方说明进行申请:

  1. CDF中的申请人信息(Applicant Information)公司名称必须为HDMI会员。
  2. 产品信息(Product Brand Name)与Family models中则可以出现非HDMI会员的厂牌名称。
  3. 若该认证产品将同时为多家厂商申请Family models,请务必于CDF Family页面详细列出厂商名称与相对应的产品型号。

*请遵守延伸型号(Family Model)的规定,详细条件请参考HDMI测试流程《点我看全文》
