产品概览

GRL-SAS4-RXA及GRL-SAS3-RXA功能一览

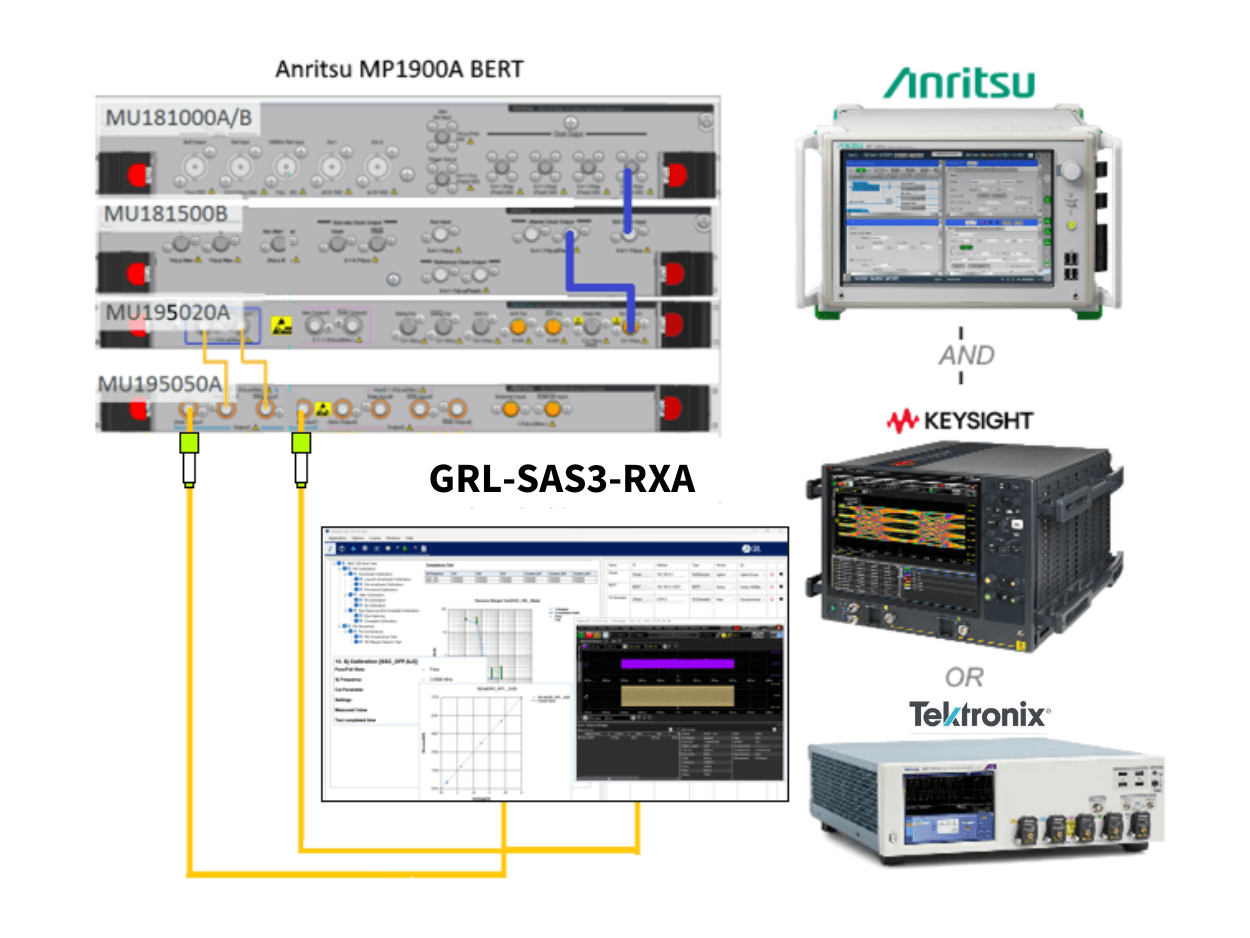

  • 自动化SAS-4及SAS-3*接收器校准及一致性测试,搭配使用Anrtsu MP1900A BERT及Keysight、Tektronix或Teledyne LeCroy 示波器。注:SAS-3*仅支持Keysight及Tektronix波器
  • 高速稳定获得准确结果
    • 可导出PDF格式报告
  • 仅需一键,即可执行SAS-4及SAS-3接收器抖动容限及裕量测试
  • 通过使用行业通用校准方式,降低技术风险
  • 简单设置、测试执行及导出PDF格式报告
主要功能
  • 自动化SAS-4 及SAS-3 接收器校准和一致性测试
  • 100%覆盖SAS接收器抖动容限测试
  • 用户设定抖动频率步骤,抖动裕量测试
产品描述

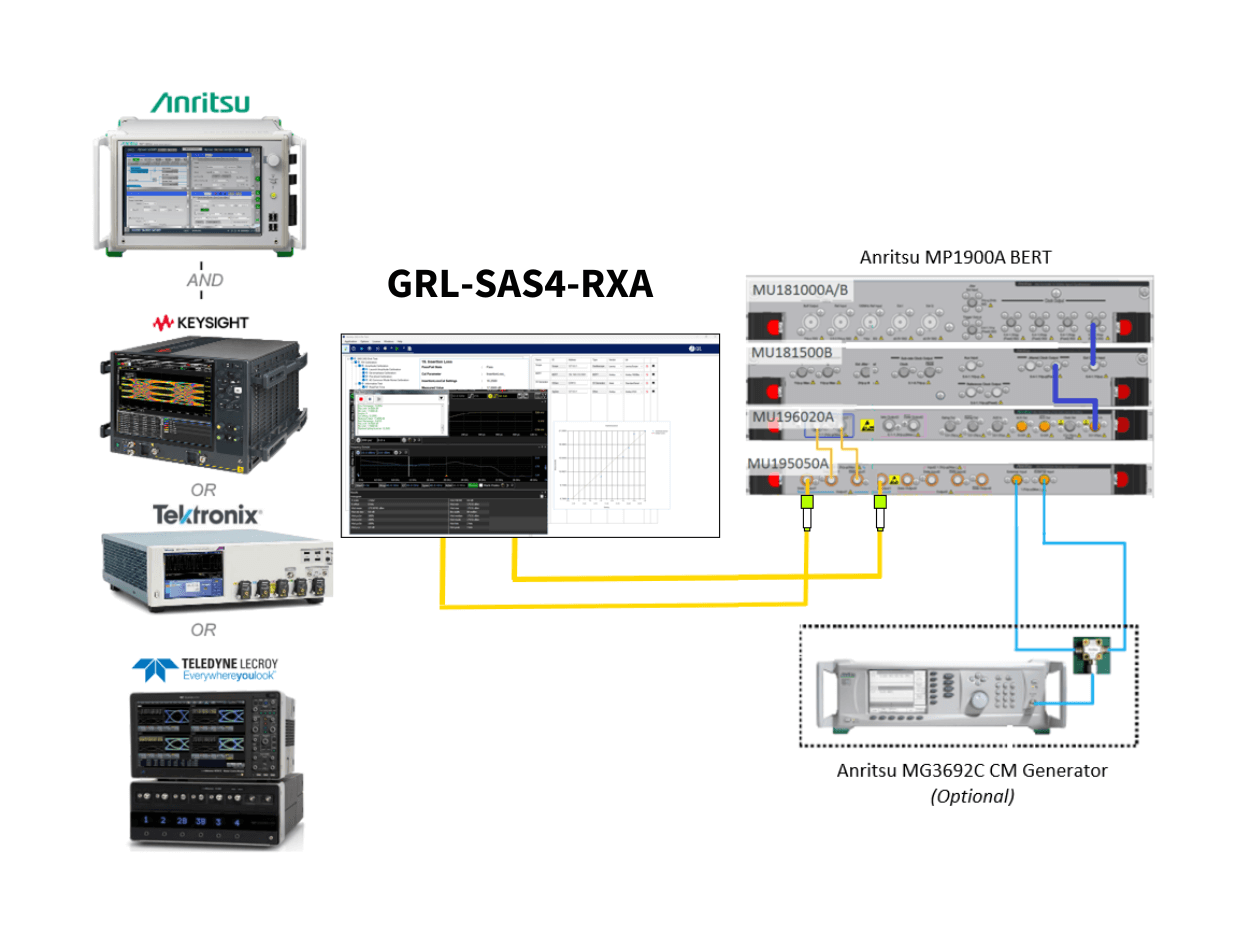

GRL-SAS-RXA系列信号完整性模拟工具提供一个简单且高效的方式,根据T10规范自动化SAS-4及SAS-3接收器测试。使用Anritsu MP1900A BERT搭载是Keysight、Tektronix或Teledyne LeCroy 实时示波器,工程师可校准压力眼图及进行接收端一致性测试。

该款SAS工具于PC或任何运行Windows 7及以上操作系统的示波器。通过行业通用的方式,如针对22.5 Gb/s SAS-4的OIF-CEI测试方法及针对12Gb/s SAS-3的MJSQ测试方法,GRL-SAS-RXA软件可有效地降低设备校准及测试时间。

除此之外,测量可通过使用不同的ISI全自动化,并简化校准所需设置。链路训练 (Link Training) 及BER验证亦可自动化执行。最后,工程师可以灵活选择所需测试,通过裕量测试功能,以辨别SAS接收端设计的局限。



可选附加配件

GRL-SAS4-RXA – SAS-4 22.5Gb/s接收端校准与测试软件
GRL-SAS3-RXA – SAS-3 12Gb/s接收端校准与测试软件
GRL-SAS34-RXA – SAS-4和SAS-3综合接收端校准和测试软件

如需正式报价或定价询问,请联系GRL



下载与授权

GRL SAS-4与SAS-3 接收端自动化测试软件,适用于Anritsu测试设备下载链接

其他产品

SAS-4 & SAS-3 接收端自动化测试软件,适用于Tektronix仪器(GRL-SAS4-RX and GRL-SAS3-RX)

GRL的SAS-4 & SAS-3接收端自动化测试软件(SAS4-RX-BSX)专为Tektronix BERTScope™ BSX 所开发,依据T10规范进行SAS-4的测试,是一套自动、简易且有效率的解决方案
