USB Type-C PD 3.1 EPR开放认证了吗?现在正是捷足先登的最佳时机!



Granite River Labs GRL
Wilson Miao 缪传

对于PD 3.1(Power Delivery 3.1)新的测试规范以及EPR(Extended Power Range)供电规格,客户最常提出的疑问无非是「想要取得PD 3.1认证就需要支持EPR规格吗?」、「PDO(Power Data Object)这样子设定可以吗?」、「EPR现在开放认证了吗?」。为了解答各位的疑问,GRL将利用专业技术优势,在本篇文章中一次为您整理从EPR产品规格到认证测试的种种问题。

阅读下方文章前,可以参考GRL另外两篇技术文章以更了解PD 3.1规格与技术:USB-IF最新PD规范–PD 3.1规格介绍USB-IF PD 3.1-EPR规格与进出EPR模式的程序



在EPR模式下定义符合规范的PDO组合

EPR供电规格推出后,各厂商陆续开发能支持大于100W的产品,其中外接电源适配器(Adapter)最为普遍。而对于一个角色为Provider only(电源供应端)的Adapter来说,PDO设定是非常重要的;除了追求超过100W大瓦数供电规格和多样性的PDO外,同时须注意是否符合规范。

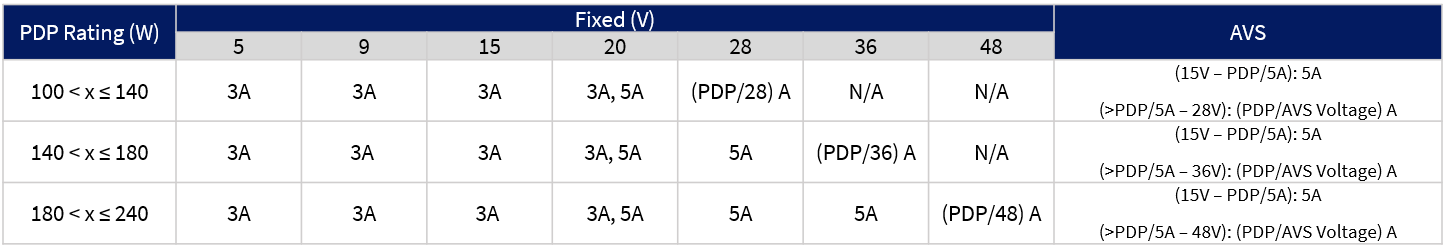

表1: EPR模式的PDO组合(数据源参考自PD 3.1 Spec)

EPR又分为固定式(Fixed PDO)和可变电压(AVS APDO,Adjustable Voltage Supply Augmented PDO)两种,前者为介于20V~48V的固定电压供电规格,后者则为15V~48V的可调式电压。由于EPR必须包含低于20V的SPR(Standard Power Range)规格PDO,因此EPR_Source_Capabilities将最大PDO组数从7组调整成13组,使EPR能有更多样化的供电能力。

除了上方表格所规定的PDO之外,为了使产品能有更好的兼容性并达成特定的供电需求,在设定自定义化PDO时请遵守以下规范:

  1. 参照表1,以140W产品为例,最少需要支持5V@3A、9V@3A、15V@3A、20V@5A、28V@5A的Fixed PDO和AVS 15V-28V@5A的可变电压APDO。
  2. 电流不可大于5A。
  3. 电压乘以电流不可大于产品的供电能力。
  4. 总PDO组数最多13组(SPR 7组+ EPR 6组)。


EPR Power Source认证测试

EPR除了Protocol协议层的新增测试项目外,Power Source供电能力的测试项目更是备受瞩目。虽然目前协会的测试规范仍在修正中,各家仪器设备也还在等待协会授权,但目前仪器设备的测试手法已参照现有测试规范去做设计;也就是说在协会开放认证之前,已经可以使用这些仪器预先测试。

以下为使用GRL所推出的USB Type-C® Power Delivery EPR测试分析仪(GRL-USB-PD-C2-EPR)进行EPR Power Source项目的测试示例(TEST.PD.PS.EPR.SRC3.1、TEST.PD.PS.EPR.SRC3.2),并逐一介绍测项的重点检查项目。



TEST.PD.PS.EPR.SRC3.1 Multiple EPR Request Load Test

测试中C2-EPR为Sink,待测物(DUT)为Source。

Checkpoint 1

从Source_Capabilities中的EPR_模式_Capable bit确认待测物是否支持EPR(“1”代表支持),并且需与VIF(Vendor Information File)设定相符,如图1。

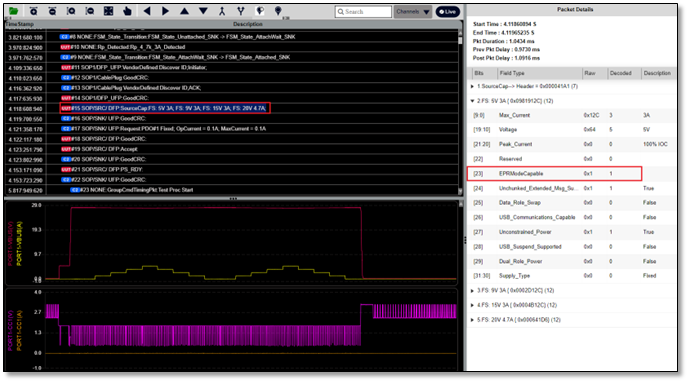

图1: Source Capabilities – EPR模式Capable bit setting(截自C2 Browser App)

Checkpoint 2

仪器检验进入EPR模式的程序是否符合规范,详细程序请参考开头提到的技术文章「USB-IF PD 3.1-EPR规格与进出EPR模式的程序」。

进入EPR模式之后,待测物发出EPR_Source_Capabilities,其中包含EPR PDO #8和#9,如图2。

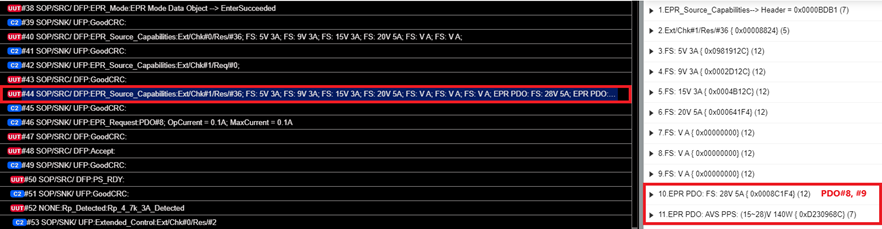

图2: EPR_Source_Capabilities Message(截自C2 Browser App)

Checkpoint 3

仪器从第一组EPR PDO #8开始“Request”,请求电流为0.1A,仪器检验待测物是否“Accept”此信息,如图3。

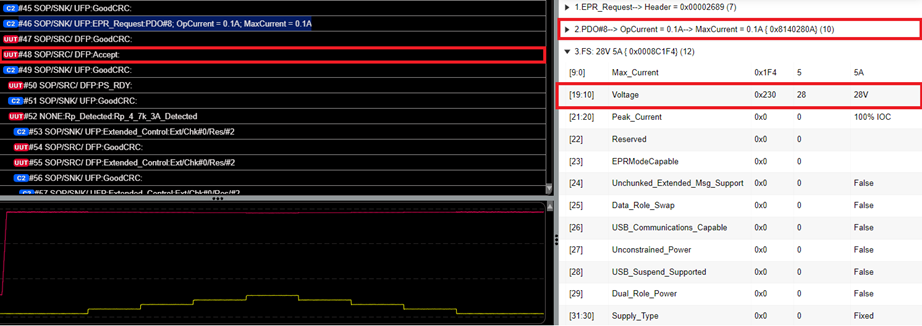

图3: Accept–PDO#8 28V@0.1A(截自C2 Browser App)

Checkpoint 4

仪器检验在Accept后tPSTransition min(830ms)内待测物是否有发PS_RDY,如图4。

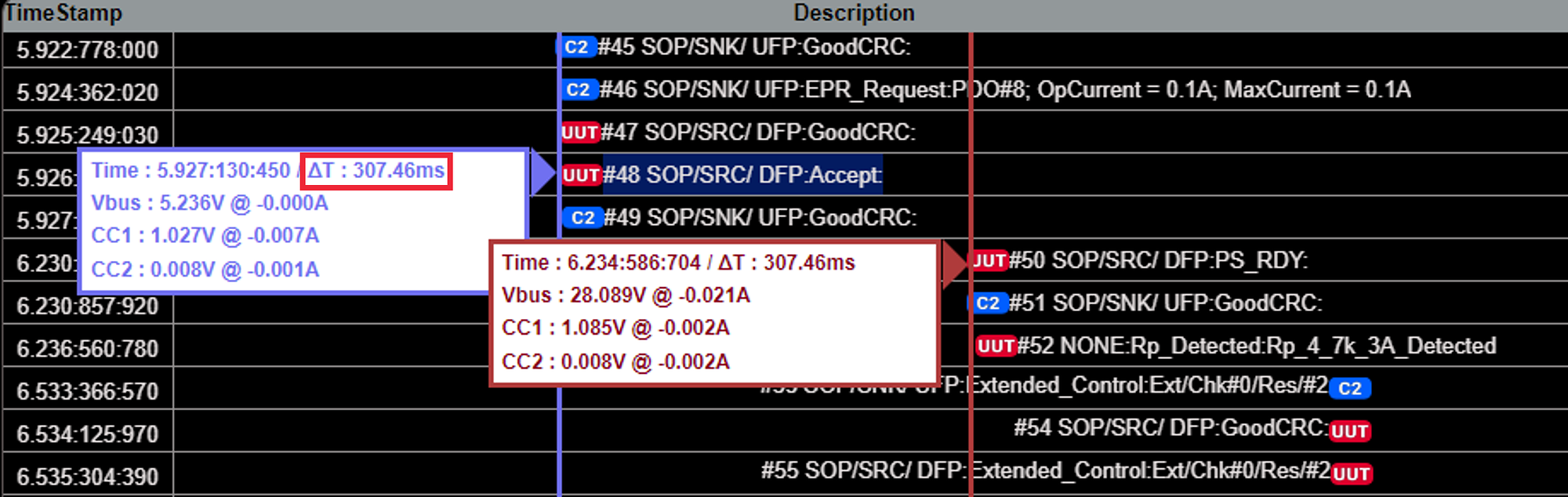

图4: tPSTransition实际经历时间307ms(截自C2 Browser App)

Checkpoint 5

若达成协议的PDO电流与先前PDO不同,仪器会在电流转换后检验VBUS电压是否有在vSrcNew(PDO Voltage*0.95~*1.05)或vAvsNew(RDO voltage *0.95~1.05)区间内。

Checkpoint 6

仪器回复GoodCRC对应待测物的Accept message,在tSrcTransition内VBUS应在vSrcNew或vAvsNew范围内。

Checkpoint 7

仪器检验PDO transition时,VBUS上升速率需在vSrcSlewPos(30mV/µs)内,下降速率需在vSrcSlewNeg(-30mV/µs)内,如图5。

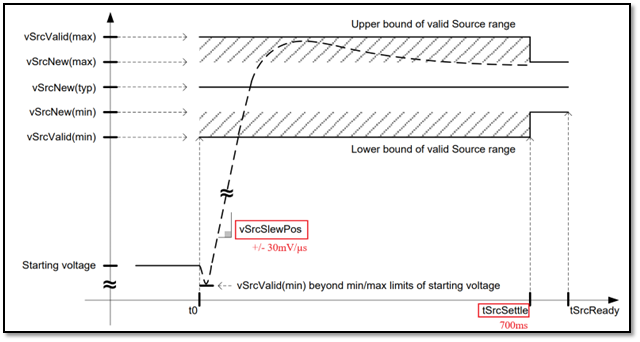

图5: VBUS Positive Transition示意图(数据源参考自PD 3.1 Spec)

Checkpoint 8

仪器检验在tSrcSettle max(700ms)前,VBUS达到并保持在vSrcValid区间内,如图5。

Checkpoint 9

仪器检验在tSrcSettle max之后100ms,VBUS电压在vSrcNew或vAvsNew区间内,如图5。

Checkpoint 10

仪器检验vSrcNew或vAvsNew之前待测物没有发出PS_RDY

Checkpoint 11

仪器在PS_RDY后提高电流消耗,在100ms内,仪器检验待测物是否将VBUS电压维持在vSrcNew或vAvsNew区间内。

仪器以最大电流0%→25%→50%→75%→100%→75%→50%→25%→0%重复(checkpoint 4 ~ checkpoint 10)检验每一组EPR_PDO。



TEST.PD.PS.EPR.SRC3.2 EPR模式下的PDO Transition

测试中C2-EPR为Sink,待测物为Source。

Checkpoint 1

从Source_Capabilities中的EPR_Mode_Capable bit确认待测物是否支持EPR(1代表支持),并且需与VIF设定相符,如图1。

Checkpoint 2

仪器检验进入EPR模式的程序是否符合规范,详细程序请参考技术文章「USB-IF PD 3.1-EPR规格与进出EPR模式的程序」。

进入EPR模式之后,待测物发出EPR_Source_Capabilities,其中包含EPR PDO #8和#9,如图2。

仪器依照EPR PDO Sequence Table(表2)顺序对待测物“Request”每一组PDO,并在checkpoint 3 ~ checkpoint 8检验待测物行为是否符合规范。

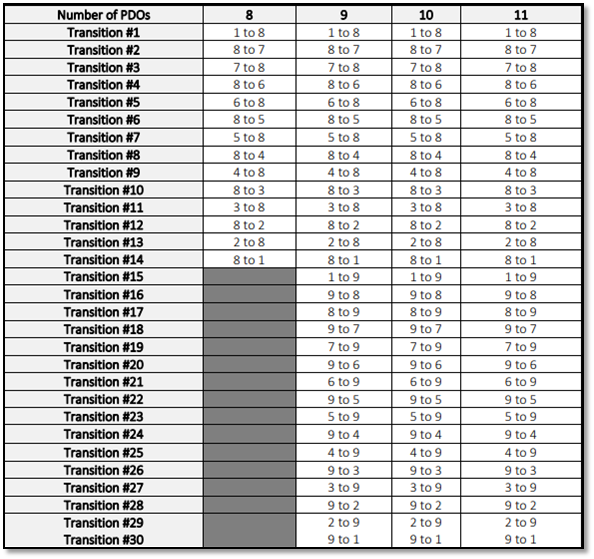

表2: EPR PDO Sequence Table(数据源参考自PD 3.1 Spec)

以下为140W的待测物进行VBUS Transition测试的示例,PDO分别为5V@3A(#1)、9V@3A(#2)、15V@3A(#3)、20V@5A(#4)、EPR28V@5A(#8)、和EPR AVS 140W(15V~28V)(#9)。(请参考图6和表2)

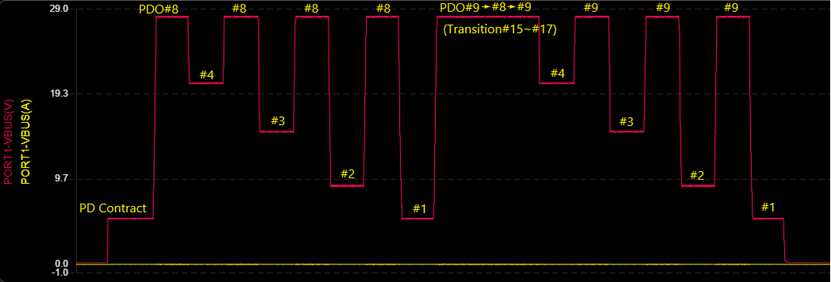

图6: VBUS Transition实际测试Waveform(截自C2 Browser App)

Checkpoint 3

仪器Request各组PDO,并忽视未设定的PDO(示例中PDO #5 ~ #7),仪器检验待测物是否“Accept”此信息。

Checkpoint 4~10

同TEST.PD.PS.EPR.SRC3.1测试项目。



结论

自从USB-IF在PD 3.1推出EPR规格后,以往消耗或输出高功率的产品都能透过Power Delivery规范,在五脏俱全的Type-C接口上传输上限240W的电力。此一创举使得Type-C接口能广泛的应用在更多样的产品上;但也因为EPR支持功率提高和应用层面更广,在使用上的安全性与兼容性需要更严格的把关。虽然协会还未正式宣布EPR开放验证的日期,各大仪器厂商已开始遵照测试规范新增EPR测试项目,事不宜迟,赶紧拿起手边的待测物取得先机吧!

联系我们了解更多

参考文献

  1. USB Power Delivery Specification Revision 3.1,Version 1.5,July 2022
  2. USB Power Delivery Compliance Test Specification Revision 1.4,Version 4,July 2022

作者

GRL台湾FAE技术工程师 缪传Wilson Miao

毕业于国立彰化师范大学工业教育与技术学系。 具USB-Type-C-Power Delivery相关测试经验,熟悉USB-IF PD Compliance测试规范。乐于协助客户PD测试以及GRL测试仪器设备相关问题。



本文件中规格特性及其说明若有修改恕不另行通知。
发布日期:2022/09/12 AN-220912-TW
