By GRL Team on Oct 11, 2022

新USB标志使用指南:简化无处不在的连接器标志



Granite River Labs, GRL Rajaraman Venkatachalam



Universal Serial Bus是USB传输技术的全名,自1996年以来,便成为不断发展的消费性电子通讯技术之一,至今已是消费性电子产品领域的主导技术。 一开始,USB被设计的目标是希望通过标准化的连接器为个人电脑提供12Mbps的传输速率,随着一路发展,现在的USB4已经可以提供40Gbps的超高传输速率,这也代表了USB的传输速率竟然在27年间成长了3333倍! 此外,USB的方便性、速度、功率和可扩展性也让USB标准超越最初将周边设备连接至个人电脑的意图,成为了目前计算机系统、移动和消费性电子产品的主要使用标准。

随着技术的变迁与革新,技术规范更应该持续简化以引导终端使用者更清楚地分辨其功能与优势的相关性; 随着2007年SuperSpeed USB的推出,传输速率从原本USB 2.0的0.48Gbps到USB 3.0的5Gbps,这时还能轻松区分出USB 2.0与USB 3.0标志的不同,如今消费者将拥有三个版本的 SuperSpeed USB和USB4。从此,仅靠「SuperSpeed」的标志将很难区分真正的性能,因此,近期USB-IF也释出了新标志与产品包装使用指南,统一并简化了USB这个庞大的「品牌」形象。



表明性能的新USB标志

未来,您将在USB相关产品和包装上看到更新后的统一标志,USB-IF的标志正在摆脱以往「向消费者展示规范版本」的形式,如USB 3.2 (SuperSpeed USB)和USB4®。

USB-IF知道消费者在意的并不是技术的版本号,而是产品的实际性能,这个改变对用户而言俨然是非常受欢迎的,比起版本号,消费者对产品的功能与特性的确更感兴趣,更希望能透过标志直接获得这些信息。 此外,它将消除一般大众对只有最新版本(USB4)才是最好的观点,事实上5Gbps(USB 3.0)对于部分应用来说已经很足够了; USB Type-C®产品的性能和功率皆因设计和应用而异,用户更需要清楚地从外观了解其性能,以做出正确的消费行为。

适用于USB Type-C线缆的新标志也一同推出了,线缆标志必须显示它们的充电功率及数据传输速度,不仅仅表示40Gbps,还必须列出其功率传输能力从60W到240W等。 另外,高速USB标志 (USB 2.0) 将不会受到影响,您将继续在产品上看到此标志,毕竟USB 0.48Gpbs看起来不太起眼,480Mbps又容易造成混淆。


用于Host与Device的USB传输性能表示

USB4®和USB 3.2规范中总共有四种传输速率—40Gbps、20Gbps、10Gbps和5Gbps。 所有产品都必须清楚地在产品包装、广告宣传及任何其他营销材料中清楚传达其产品性能。

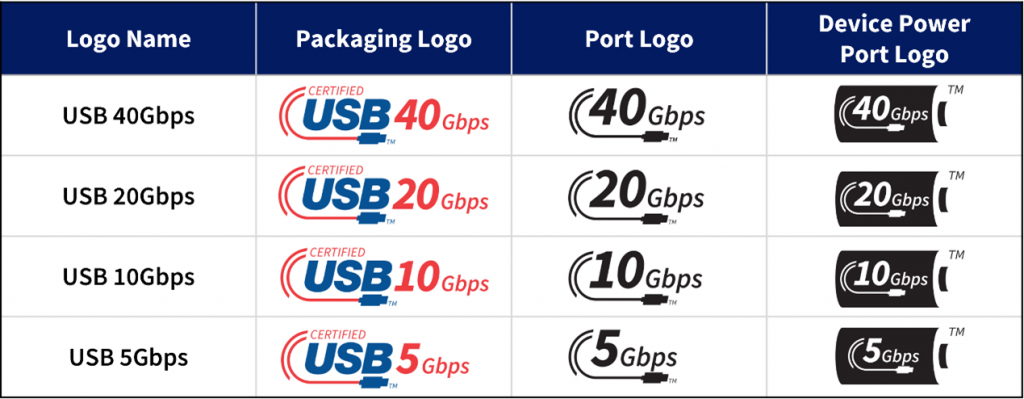

表1: 适用Host与Device的新USB标志


用于USB Type-C线缆的传输性能表示

USB-IF为了让消费者快速识别,在线缆的新标志上您将可以看到其所支持的最大传输速率和其可乘载的最大功率。

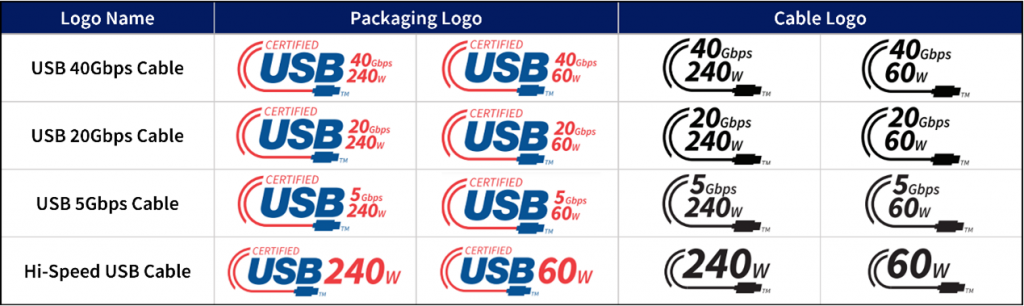

表2: 适用USB Type-C线缆的新USB标志



结论

GRL在USB认证测试领域中拥有多年的专业经验,我们认为新的标志与记号将能帮助消费者更快地购买正确的产品,也能够使相关文宣更容易被阅读,整体而言这些改变是非常正向的。若您针对USB新释出的标志使用规范或USB与USB Power Delivery认证测试有任何疑问,欢迎与我们联络。



参考文献

  1. USB Performance Logo Usage Guidelines
  2. USB Type-C® Cable Logo Usage Guidelines


作者

GRL协议和电源解决方案执行副总裁Rajaraman Venkatachalam

Raja在Tektronix、Intel和Prodigy Technovations工作了超过14年,领导用于高速信号传输界面的自动化测试解决方案的开发。 Raja在硅后(Post-silicon)验证方法以及电气和协议一致性测试工具的研发上拥有非常丰富的经验; 并且是HDMI®、MHL、DisplayPort、UniPro、PCI Express、SD、I2C、SPI、UART和MMC等技术的专家。



联系我们了解更多

本文件中规格特性及其说明若有修改恕不另行通知。

发布日期: 2022/10/11 AN-221011-TW
