USB 3.2 Compliance Test



Granite River Labs, GRL
Wing Tseng 曾威华



越来越多的科技产品与我们生活息息相关,所以这些产品的安全性及兼容性也变得更加重要。产品经过实验室测试取得认证,能更有说服力的证明产品品质。在目前常见的接口当中,USB 算是历史最为悠久也最广泛应用,所以本篇文章我们将介绍USB 3.2 的产品认证需要测试哪些项目。



USB 3.2 产品种类

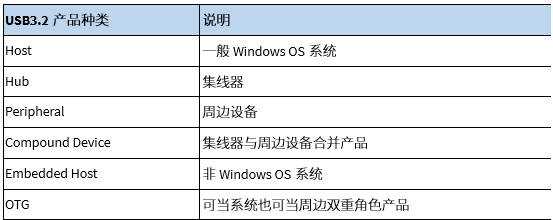

目前USB 3.2 产品分有Host、Hub、Peripheral、Compound Device、Embedded Host、OTG 六大种类,各自介绍整理如下表:

表1



USB3.2 测试项目

在USB 3.2 测试项目中分为物理层(Physical Layer)、链路层(Link Layer)、协议层(Protocol Layer)及功能性(Function)四种类别测试如下图:

图1(取自Universal Serial Bus 3.2 Specification)



物理层测试信号传送与接收的质量,链路层测试与链路伙伴沟通的适配性,协议层测试封包传送的完整性,功能性测试待测物与其他产品的互连功能是否正常。

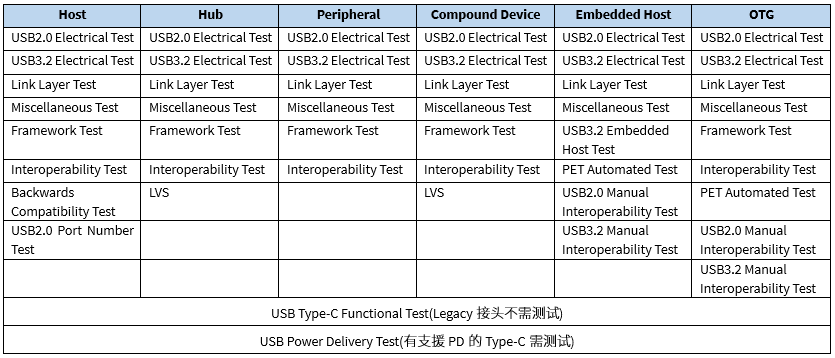

USB 3.2 六种产品类别所需测试项目如表二:

表2



参考文献

  • Universal Serial Bus 3.2 Specification, September 22, 2017
  • Compliance Plan for USB On-The-Go and Embedded Host 3.0, May 10, 2013


作者

GRL 台湾技术工程师曾威华Wing Tseng

擅长USB、PCIe、SATA 接口测试。 GRL 技术文章作者及讲师。希望帮助大家顺利测试拿到接口Logo,彼此互相交流共同成长飞翔。



联系我们了解更多

本文件中规格特性及其说明若有修改恕不另行通知。

发布日期2019/05/20 AN-190520-TW
