By GRL team on Aug 1, 2019

SAS /SATA 技术总览



Granite River Labs,GRL
曾威华 Wing Tseng



储存装置为 3C 产品中相当重要的一环,目前储存装置主要有 HDD(Hard Disk Drive)或 SSD(Solid-state Drive 或 Solid-state Disk),那在储存装置的传输接口又分有:IDE、ATA、PATA、SATA、SCSI、SAS、FC 等等,本篇文章也 将围绕在 SAS 界面上做介绍。



SAS/SATA 介绍

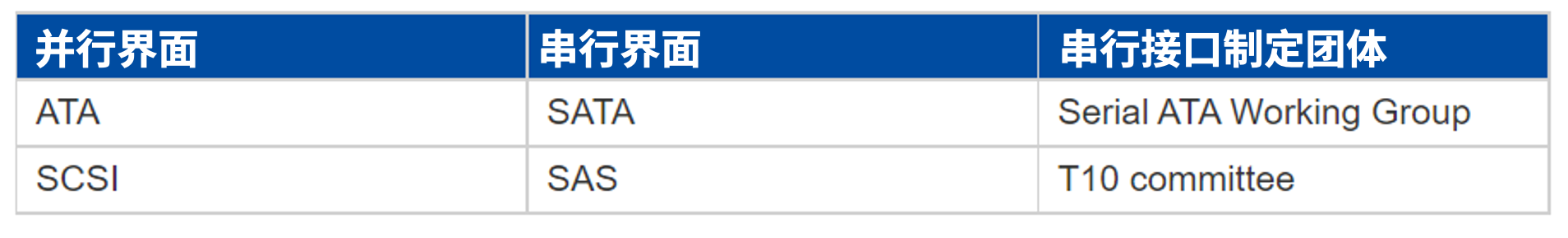

储存装置早期有 ATA(Advanced Technology Attachment)及 SCSI(Small Computer System Interface)两种接口传输,两 者皆使用并行的方式传输数据,为了能够突破硬件上限制,进而达到更高速的传输速率,储存装置也发展出使 用串行的方式来传输数据。两种接口其发展的串行传输接口及制定团体整理如下表(一):

表(一)

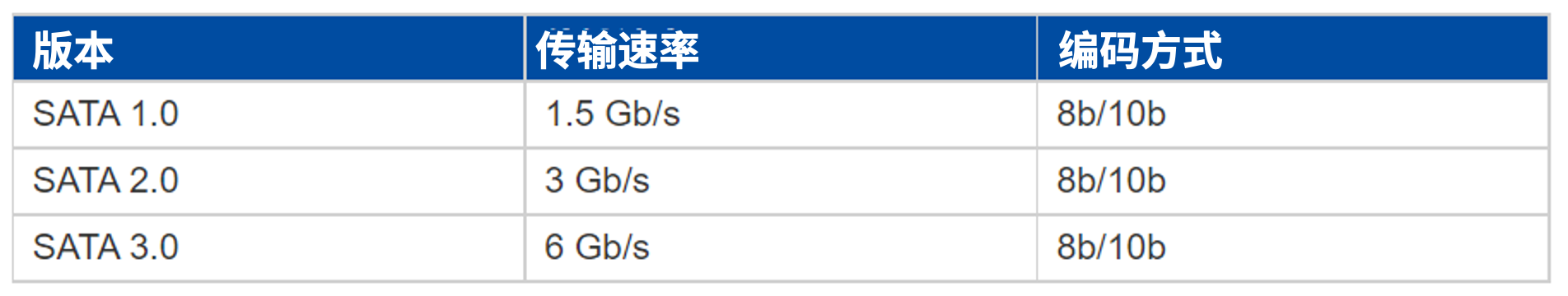

SATA(Serial ATA)历代界面整理如下表(二):

表(二)

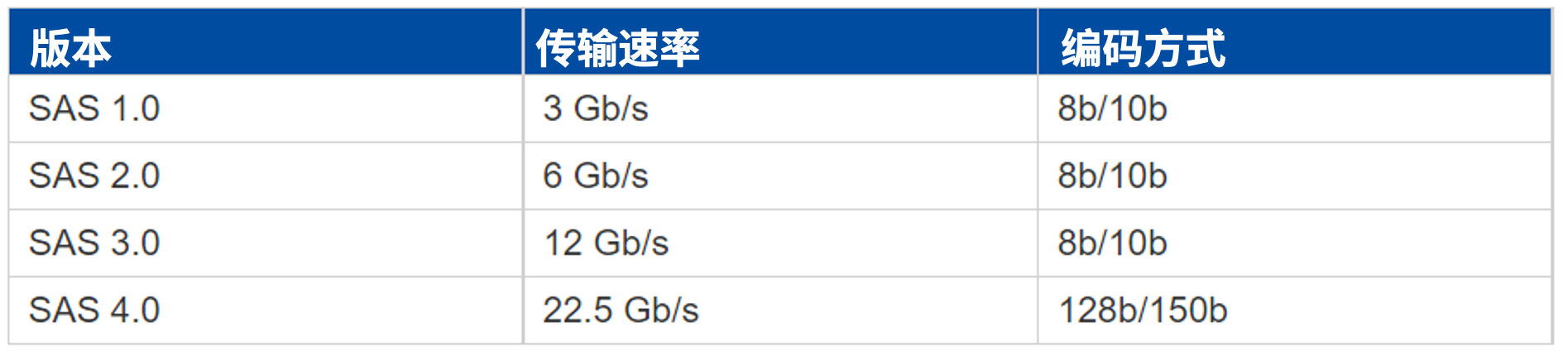

SAS(Serial SCSI)历代界面整理如表(三):

表(三)



SAS/SATA 标准接头介绍

SAS 及 SATA 的接头有各式各样,本篇文章以标准接头介绍为主。首先是 SATA 的标准接头,图(一)为 SATA 标准 接头公头,图中左上到右下为 S1 〜 S7 以及 P1〜P15,S 为讯号脚位,P 为供电脚位:

图(一)

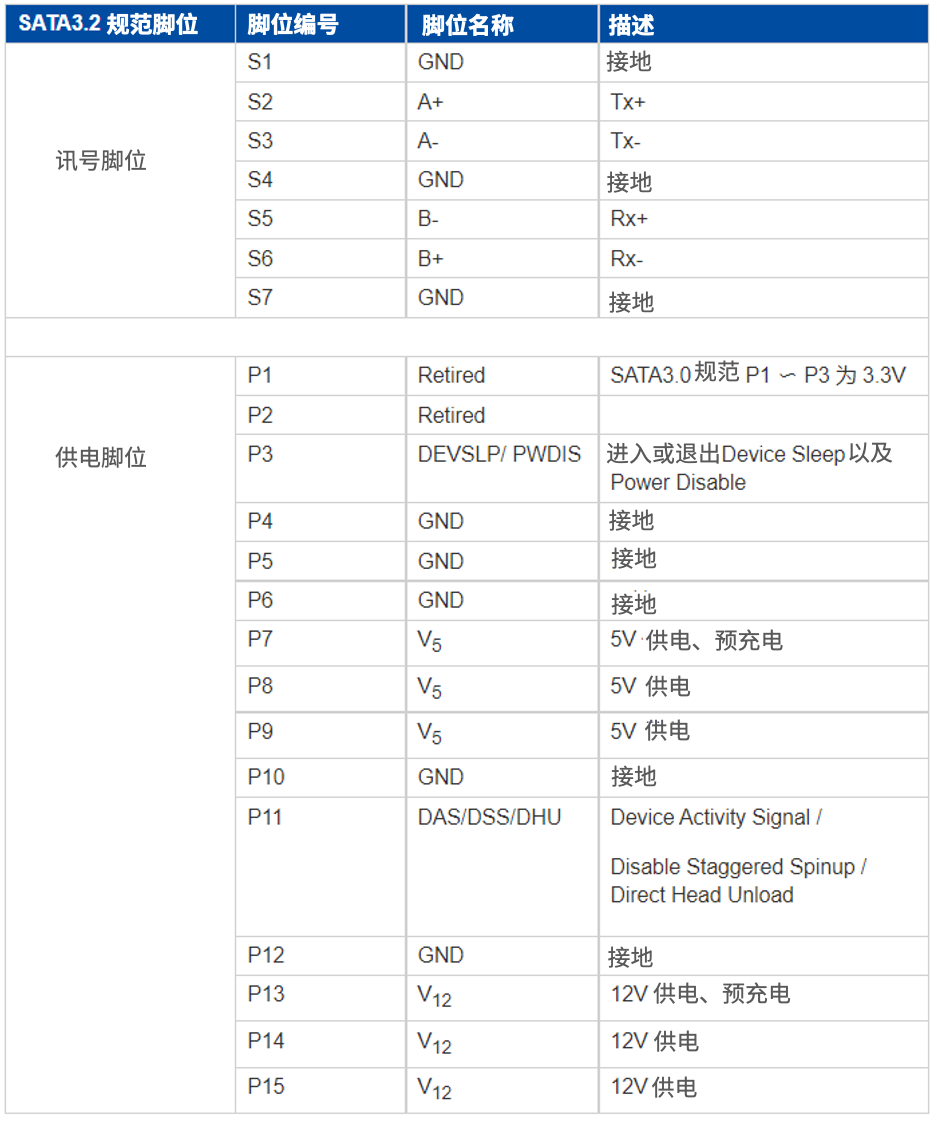

表(四)为 SATA 3.2 规范共 22 个脚位说明:

表(四)

接下来就是介绍 SAS 的接头,图(二)为 SAS 的标准接头之一 SFF-8482,图中右边部分为接头背面

图(二)

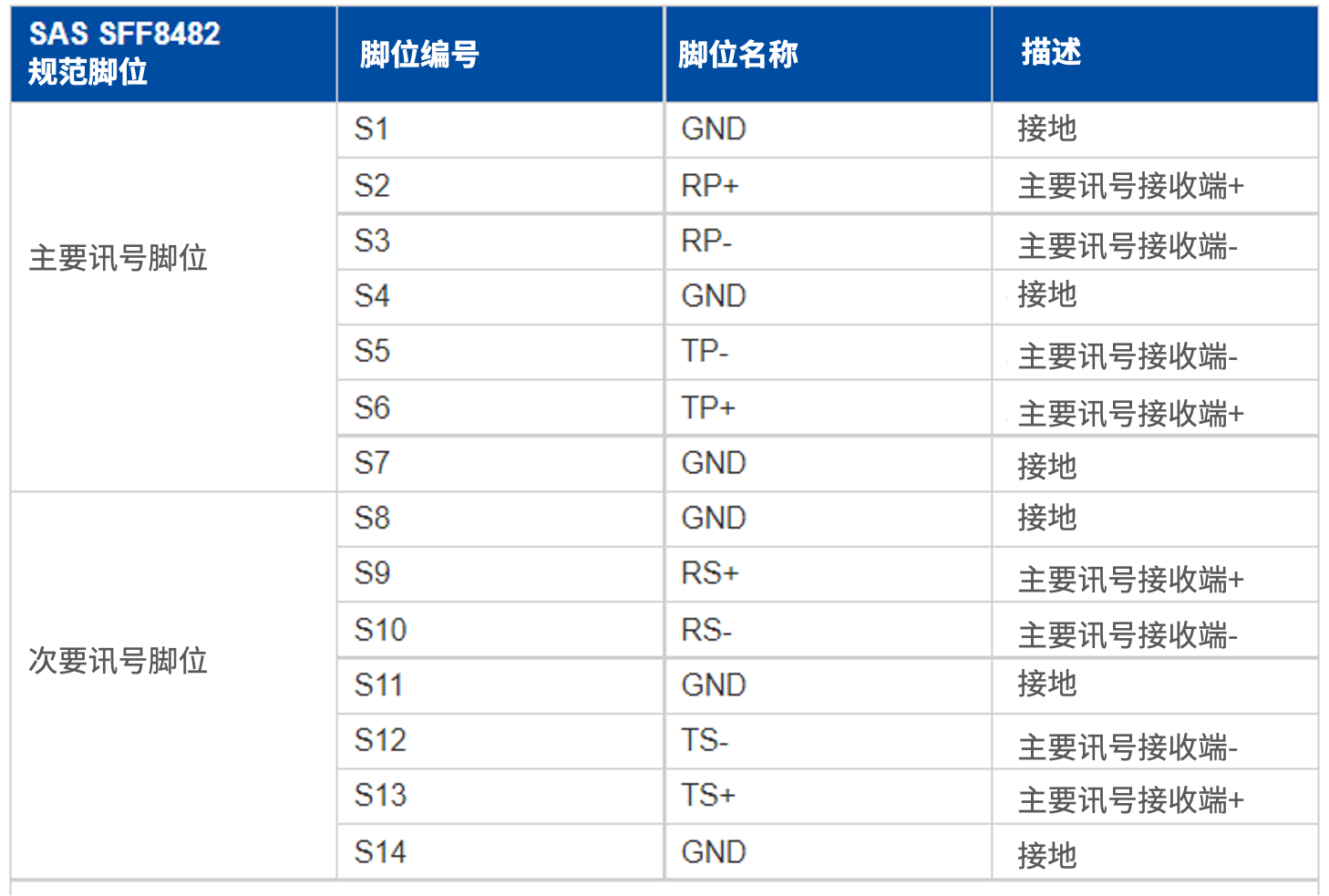

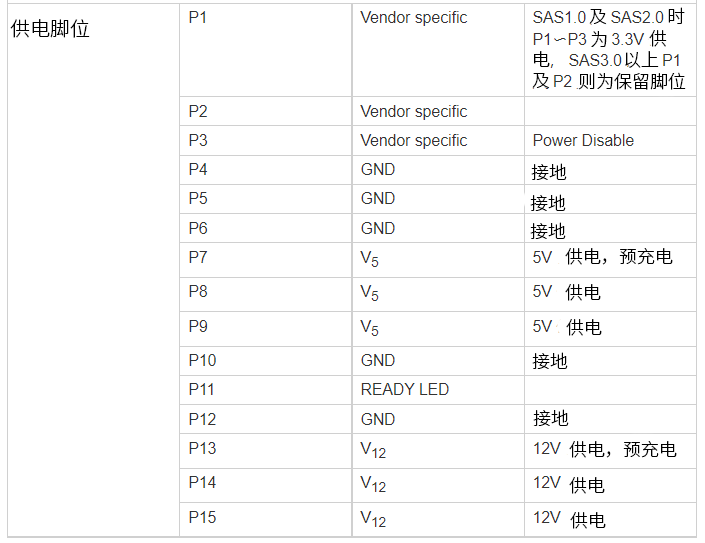

表(五)为 SAS 的 SFF-8482 脚位说明:

表(五)

SAS 还有其他多种接头,像是 SFF-8639(U.2)也为常见接头之一。



参考文献:

  • Serial ATA International Organization Serial ATA Revision 3.3, 2 February 2016
  • Serial ATA International Organization Serial ATA Revision 3.4, 27 March 2018
  • Information technology – Serial Attached SCSI – 4.1 (SAS-4.1) Revision 01, 23 April 2019
  • Information technology – Serial Attached SCSI – 5 (SAS-5) Revision 01a, 22 February 2019


作者

GRL中国台湾测试工程师 曾威华 Wing Tseng

擅长USB、PCIe、SATA及DDR接口测试。GRL技术文章作者及演讲讲师。希望藉由帮助大家顺利测试拿到接口Logo,彼此互相交流共同成长飞翔。
