PCIe 4.0 一致性测试



Granite River Labs
曾威华 Wing Tseng



随着各种接口传输速率的提升,PCIe 为了要跟上外部接口的传输速率也急起直追,本篇文章将介绍 PCIe 在拿认 证所需要的测试项目有哪些。

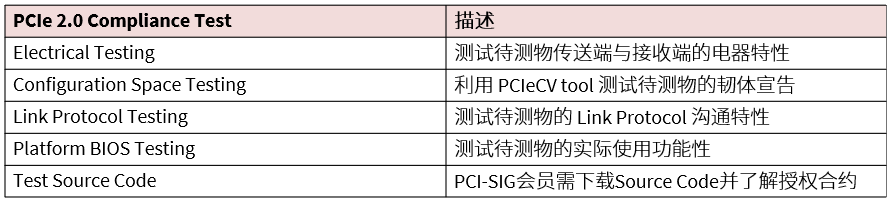

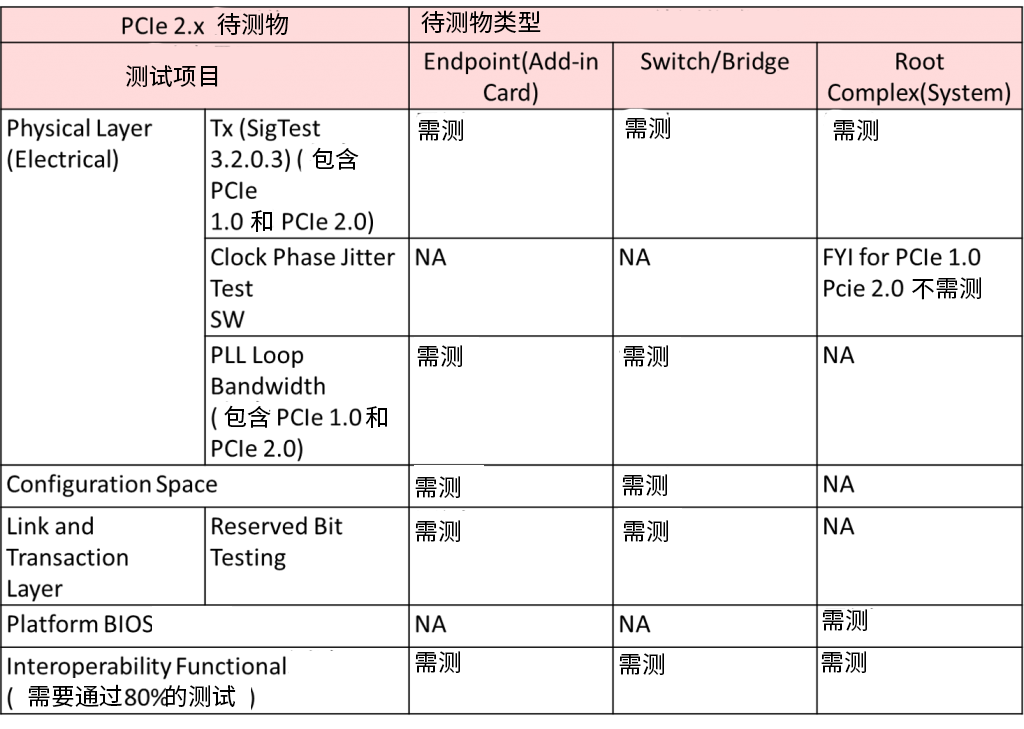

PCIe 2.0一致性测试

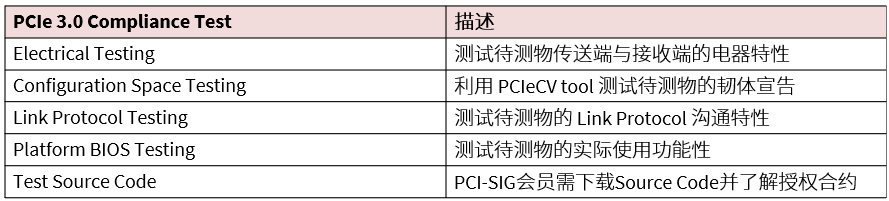

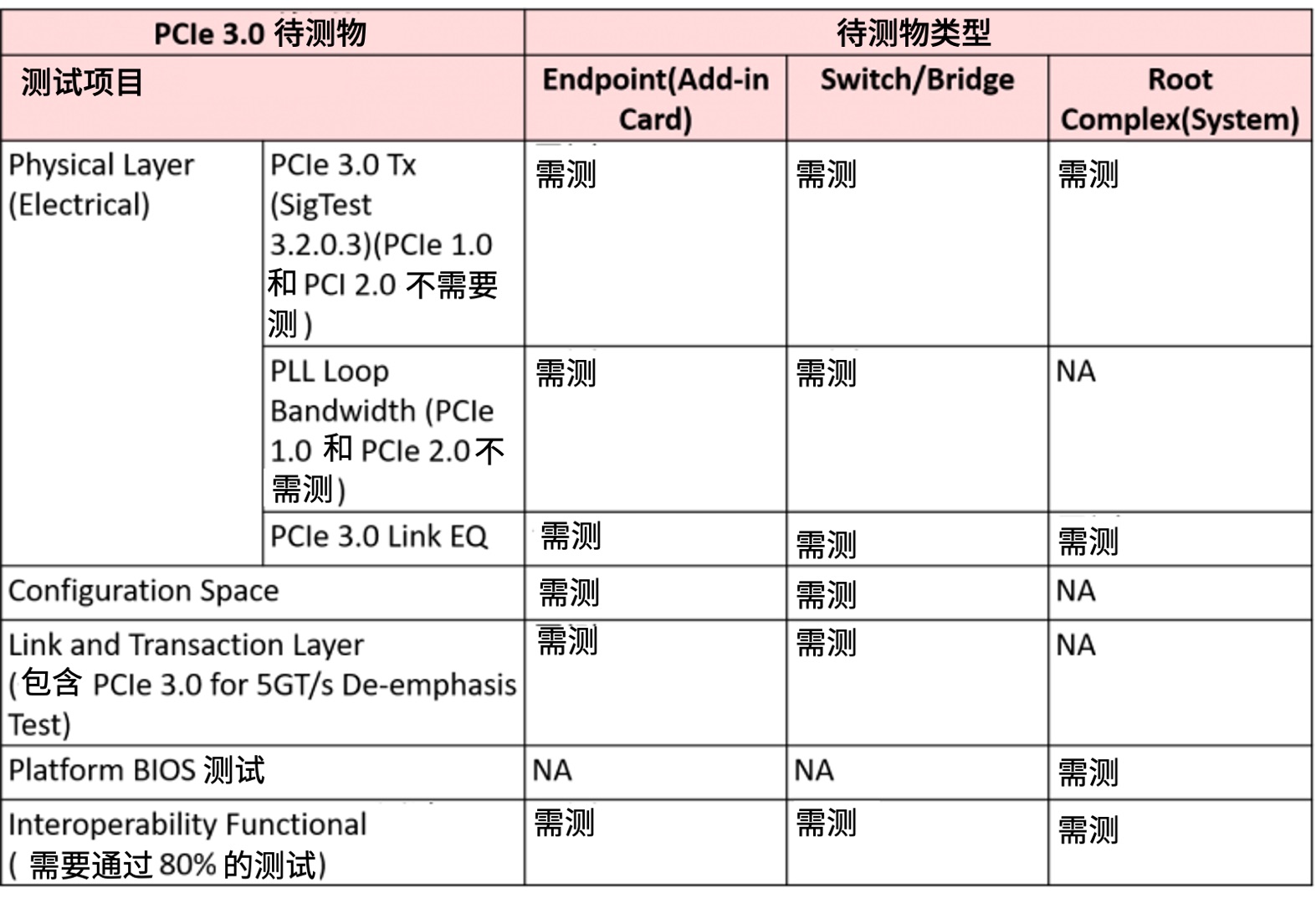

PCIe 3.0 一致性测试

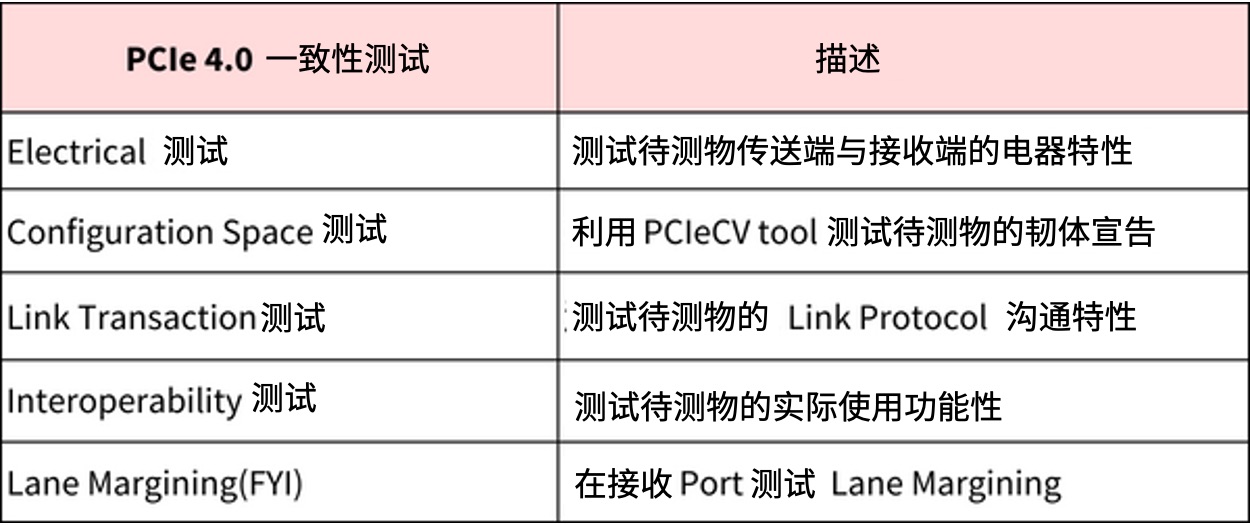

PCIe 4.0 一致性测试 (测试流程)

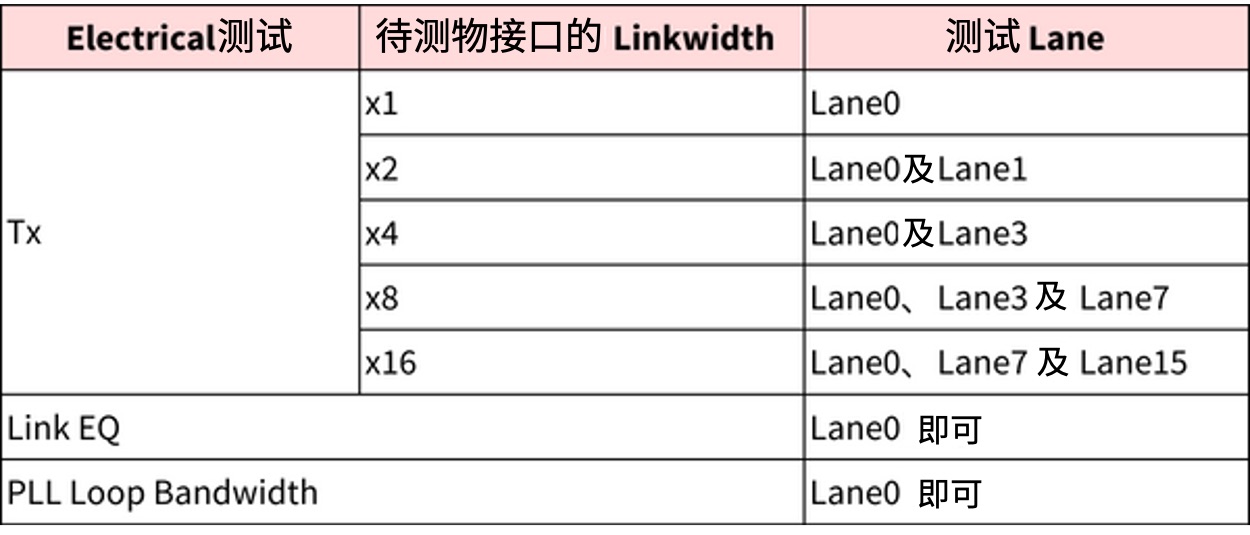

在 Electrical测试中各项目所需要测试的 Lane



参考文献:

  • PCI Express 2.0 Compliance Test Guide 一致性测试指导书
  • PCI Express 3.0 Compliance Test Guide 一致性测试指导书
  • PCI Express 4.0 Compliance Test Guide 一致性测试指导书
  • PCIe Workshop Testing Summary – PCIe 2.x and 3.0, May 12, 2015
  • PCIe Workshop Testing Summary – PCIe 3.0 and 4.0, Aug 05, 2019
  • Granite River Labs https://graniteriverlabs.com.cn/pcie/


作者

GRL 测试工程师 曾威华 Wing Tseng

擅长 USB、PCIe、SATA 接口测试。GRL 技术文章作者及演讲讲师。希望藉由帮助大家顺利测试拿到接口 Logo,彼此互相交流共同成长飞翔。
