PCIe 一致性标准测试

GRL团队在PCIe领域有着深厚的相关经验，支持PCI-SIG委员会、Workshop及整个生态系统的使用者。我们提供PCIe 6.0、5.0、4.0的ASIC及CEM规格测试。

在PCIe领域，GRL团队有很深厚的相关经验，支持PCI-SIG委员会、workshops及整个生态系统的使用者。我们提供认证测试及错误排除等服务。

PCIe 6.0、PCIe 5.0、PCIe 4.0 ASIC及CEM规格测试。

IC、终端产品、系统、PCB板及连接器的预认证测试及特性测试：

  • Transmitter & Receiver LinkEQ Electricals & Rx Jitter Margin
  • Tx Pre-emphasis Level Verification & RefClk Jitter
  • Return Loss/Insertion Loss
  • PLL Peaking and Bandwidth
  • Transaction & Link Layer (PTC)
  • Configuration Space (CV)
  • PCIe协议层分析、错误排除及压力测试

PCIe Integrators List（IL）认证目前仅在PCI-SIG Workshops提供服务。在您参与Workshop之前可与GRL一起确认预认证测试结果或是进行错误排除。

除了PCIe BASE及CEM规格，可以在以下连接器规格上进行测试：

  • U.2
  • U.3
  • M.2
  • EDSFF
  • miniSAS
  • 定制的连接器
联系我们

PCIe测试

PCIe接口总览

PCI Express (Peripheral Component Interconnect Express)，简称：PCIe，是电脑主机板上的一种总线规格，它沿用现有的PCI编码概念及信号标准。随着电脑处理器、内存及硬盘空间不断的进步，电脑的资料读写速度及频宽必须与时俱进 ，因此，通过 PCIe 高速接口技术的出现，即可实现高速资料传输的需求。若想知道更多PCIe的相关信息，请参考：https://pcisig.com/developers

PCI-SIG 介绍

PCI-SIG (Peripheral Component Interconnect Special Interest Group)是一个负责订定 PCIe的电子工业联盟。PCI特别兴趣小组成立于1992年，为非营利事业团体，其组织参加成员聚集了700多个行业中的专家。若想知道更多PCI-SIG的相关讯息，请参考：https://pcisig.com/

PCIe 测试规范

PCIe的速度需要参考相对的Spec，请参考此链接确认您产品的Spec: https://pcisig.com/specifications

认证专区

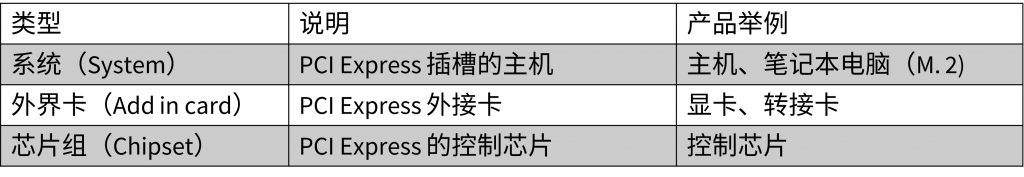

PCI Express可以测试的产品类型及规格

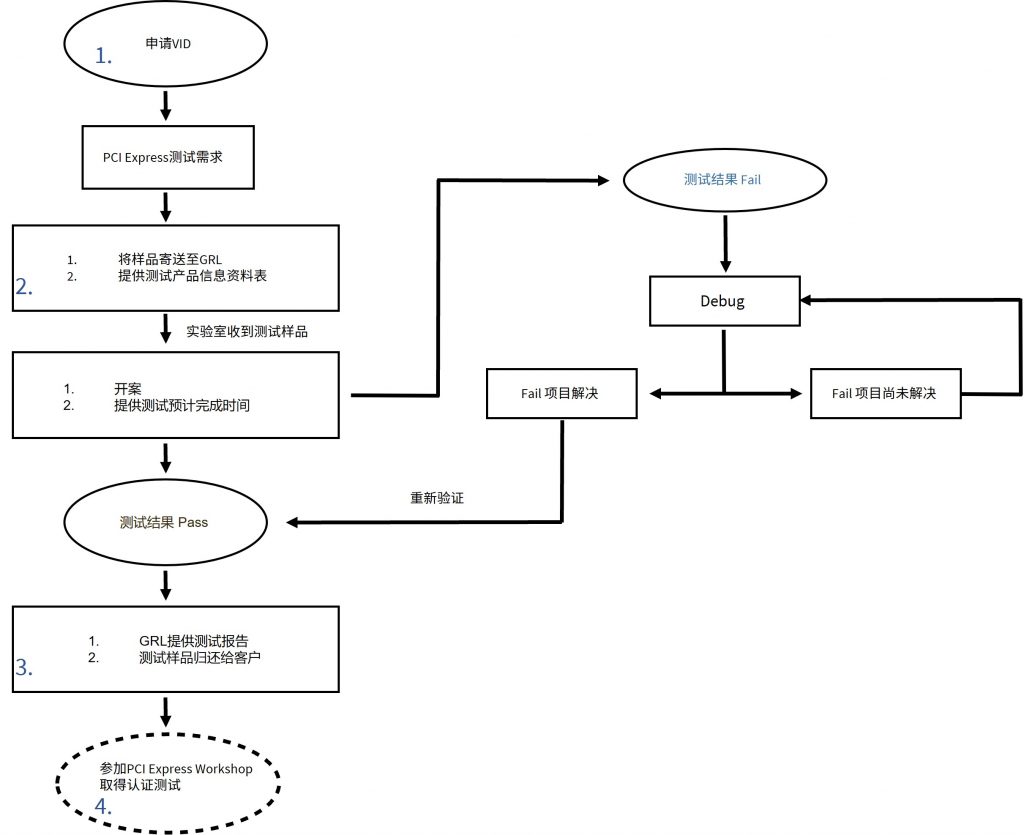

PCI Express测试流程

PCI Express测试流程



(1) 申请VID及会员注册

如果要取得PCI Express认证，您或您的客户(brand company)必须拥有PCI Express VID(Vendor ID)并取得网站的帐号密码以供产品注册。

(2) 测试产品申请表

记载着您报告上需要呈现的讯息，请确实填写，并在送测时提供给GRL。《下载表格》

其中，产品支援速度及进入测试模式手法为重要讯息，请确认并确实提供。测试进行会依照您填写的内容执行。

若有任何问题请《联系GRL》

(3) 测试报告

GRL提供的PCI Express测试报告为自我检测报告。若您的产品需要通过协会官方认证，请参考(4)。

(4) 取得协会官方认证

所有PCI Express产品，认证测试需要在协会活动上测试，若通过，即可以通过认证。协会活动请参考：https://pcisig.com/events

PCI Express测试项目&使用仪器

PCI Express测试项目



PCIe Electrical 测试细项



PCI Express 使用仪器

Electrical Test:

  • Keysight scope DSOV334A 33GHz
  • Keysight M8020A
  • Anritsu MP1800/1900
  • Tektronix DPO72004C 20 GHz

PCI Express是PCI-SIG的注册商标

PCI Express FAQ

会员＆测试流程相关问题

PCI Express Integrator List能够查询已通过认证的产品：https://pcisig.com/developers/integrators-list

＊注意：您的产品通过认证后，需要填写Product Listing Request Form才会被列上官网。您可以在此申请：https://pcisig.com/user/login?destination=node/add/integrator-list-item

是的。目前协会尚未下放任何实验室能够直接发认证。实验室仅能提供预测试服务，认证部分需要到协会办Workshop拿证。

协会活动请参考：https://pcisig.com/events

可以，承第三题，实验室仅能提供预测试服务，因此，测试完成后即可将样品取回。

产品规格＆准备事项相关问题

以下产品类型GRL皆可进行预测试：

  • 产品信息资料表
  • 2组测试样品

《PCI Express测试认证流程请点我参考》

测试时，待侧物必须能保持持续传输功能，才能有讯号可以测试。

请《联系GRL》确保您的产品可以顺利进行测试。
