Ethernet 一致性测试

Ethernet 测试

Ethernet 介面总览

Ethernet 又称为乙太网路，其技术为电脑区域网路，是家庭及工作环境中非常常见的介面。它可将桌机、笔电和伺服器连接到网路由器或交换器中。 Ethernet是归类在IEEE 802.3规范中，也是市场上历史最悠久也被普遍应用的介面，为了符合市场需求，其效能、传输距离、互通性都越来越好，目前最高规格已经到了400G的传输速度。若想参考更多相关讯息，请参考：http://www.ieee802.org/3/

Ethernet 标准制定组织：IEEE

美国电子电机工程师学会（IEEE）为世界上最大的专业协会，其宗旨在于为世界创造更先进的生态环境。此协会聚集世界160多个国家，吸收超过423,000的技术专家，积极发展科技创新，并致力于为电机、科技运算、资通等领域发声和标准制定。若想知道更多相关讯息，请参考：https://www.ieee.org/

Ethernet 测试规范

• IEEE Std 802.3TM-2018 (Revision of IEEE Std 802.3-2015)
• SFF-8431 Specifications for Enhanced Small Form Factor Pluggable Module SFP+ Revision 4.1, – Jul. 6, 2009

测试专区

我们可以测试的Ethernet产品类型及范例：

Host（笔电、桌机）：主要控制机器

Hub（集线器）：HUB有两大特性，一个就是广播,一个就是半双工。广播是指,当A电脑要透过HUB送资料给B电脑的时候,A送出来的资料其实连接在这台HUB上的电脑都会收到,但是只有B电脑会将资料收起来,其他电脑则是将封包丢掉。

Switch（交换器）：和HUB看起来一样,但实际上差别很大。首先Switch并不一直广播,而且是全双工的。主要是Switch会记录封包中的MAC位址所以当电脑A传送资料给电脑B时,其他电脑并不会也收到资料,而且这个时候别的电脑也可以同时互相传送资料。

Router（路由器、宽频分享器）：路由器通常最少会有两个介面,而这两个介面分别区隔不同的IP网段。例如 IP分享器有WAN和LAN两种介面,区隔WAN的实际IP与LAN的虚拟IP网段

技术资源

• 技术文章：高速乙太网路（Gigabit Ethernet）进阶介绍
• 技术文章：浅谈 Ethernet 带你入门学习乙太网路

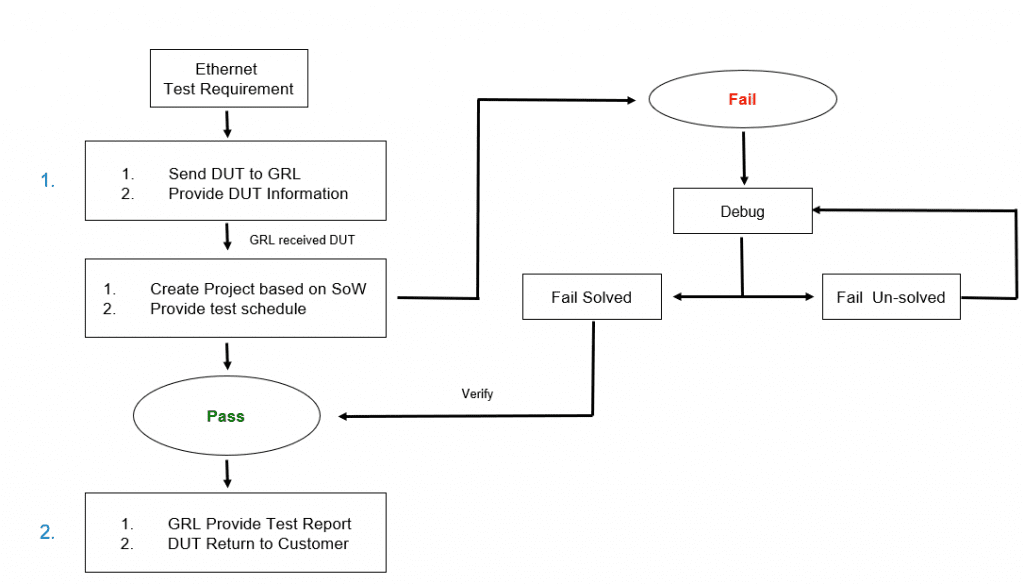

Ethernet 测试流程

(1) 提供测试产品资讯表

产品资讯表将记录您报告上想要呈现的资讯。需确实填写，并在送测时提供给GRL。 《下载表格》

其中，产品支援速度及进入测试模式手法为重要讯息，请确认并确实提供。测试会依照您填写的内容进行。

(2) GRL提供测试报告

Ethernet 测试报告为自我检测报告。

Ethernet 测试项目 & 使用仪器

Ethernet 测试项目

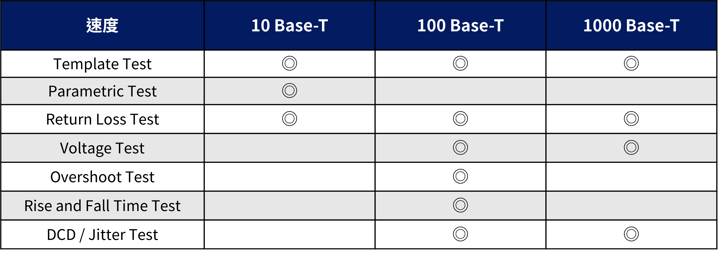

10/100/1000 Base-T 测试项目

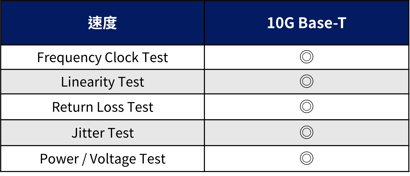

10G Base-T 测试项目

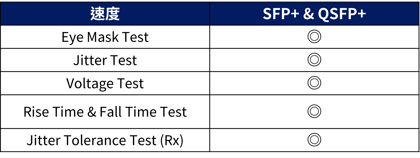

SFP+ & QSFP+ 测试项目

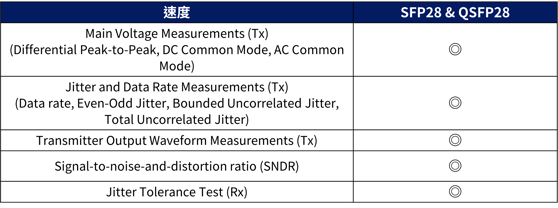

SFP28 & QSFP28 测试项目

Ethernet 测试使用仪器

10/100/1000 Base-T 測試：

• Keysight DSO9254A 2.5 GHz Oscilloscope
• Keysight E5071C ENA

10G Base-T 測試：

• Keysight DSOV334A33 GHz Oscilloscope
• Keysight E5071C ENA

SFP+ & QSFP+ 測試：

• Keysight DSOV334A33 GHz Oscilloscope
• Anritsu MP1900A

SFP28 & QSFP28 測試：

• Keysight DSOV334A33 GHz Oscilloscope
• Anritsu MP1900A

Ethernet FAQ

1. Ethernet 测试前需要提供什么？

• 2 组测试样品
• 产品资讯表《下载表格》

2. Ethernet 送测样品的设定？

测试前，请确认您的产品可以顺利进入测试模式。测试将在测试模式下进行，烦请提供进入测试模式的手法或指令给GRL。

有任何疑问欢迎联络我们确认。

3. 产品若有支援 Low Power 模式，测试中需不需要关闭？

测试时，每个测项的时间至少5~10分钟。若产品支援 Low Power 模式，您的产品必须可以关掉 Low Power 模式以利测试。若您的产品测项还没跑完就进入休眠或待机模式，测试仪器会判 Fail。

4. 测试完成后，样品可以取回吗？

可以。

若您的产品比较特殊，GRL可能会侦询您的同意，多留样品2个月。
