GRL是DP认证测试领域的领先实验室,与所有主要关键成员一同参与DP标准的制定。

GRL是DP认证测试领域的领先实验室,与DP所有主要合作伙伴一同制定DP标准。



DP 1.4与DP over USB Type-C (DP Alt Mode) 认证、预认证测试及错误排除服务,包括Sources、Sinks、线缆、转接器与Hubs:

  • 所有速率的电性测试(RBR, HBR, HBR2, HBR3)
  • Link Layer & EDID
  • 兼容性测试
  • Multi-Stream (MST)和其他DP功能测试
若有DP2.0预测试需求,请联络GRL。

DisplayPort 测试

DisplayPort介面总览

DisplayPort(简称DP),此接口源于2006年中发布,其接口在台式机、笔记本电脑、显示屏 、转接配件或线材都被广泛应用,在欧美市场中更是深受喜爱的接口之一。 此接口的设计是为取代传统的VGA、DVI和FPD-Link(LVDS)接口。除此之外,目前头戴装置热门的接口VirtualLink,也有将DP的技术整合应用。DisplayPort 2.0接口单通道已经可以达到20G,解析度可以到达16K 60Hz。



DisplayPort官方认证协会: VESA

Video Electronics Standards Association (VESA)协会为非营利性组织,并由280多个软、硬体、电脑、显示器、及零配件製造商组织而成。主要目标在标准化的数字视频接口技术。 特别的是,该接口技术免缴交权利金。如想要了解更多VESA协会的内容,请参考:http://www.vesa.org/

DisplayPort 测试规范

VESA DisplayPort (DP) Standard Version 2.0 – 26 June, 2019

认证专区

GRL可以认证的DisplayPort产品类型及范例

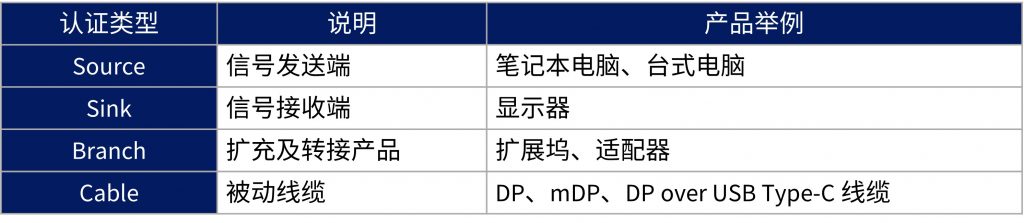

– DP 1.4

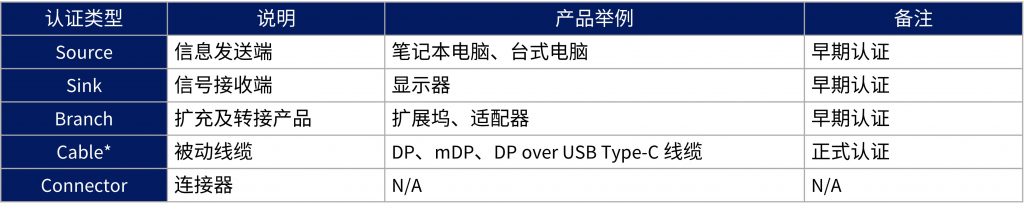

– DP 2.1

*DP40和DP80线缆可使用Full-Size和Mini DisplayPort的线缆配置,并可完全向下兼容所以DisplayPort传输速率的装置,包含RBR (Reduced Bit Rate)、HBR (High Bit Rate)、HBR2与HBR3。

*关于DisplayPort Alt模式 (DP over USB Type-C ),full-feature USB-C线缆已可支援UHBR传输速度,且「USB Type-C至DisplayPort线缆」已可取得VESA DP线缆认证。此外,不久后也会推出使用LRD及LTTPR Re-timer的DP主动线缆认证程序。

USB Type-C® & USB-C® 是 USB Implementers Forum的商标。

DisplayPort & DP是VESA的商标。

DisplayPort 认证流程

DisplayPort 认证流程

(1) 成为VESA会员

您可以上协会网站查询您的公司名称是否为协会会员点我查询

会员可以是OEM或Branding厂商,二择一即可。

若两者皆非会员,请至VESA官网线上申请

(2) 测试所需文件:CDF/HDCP Form/Family model list是什么?
  • CDF(Capability Declaration Form):此表单会记录您产品的能力。标准测试进行中,会确认您填写的内容及测试结果是否一致。此表单为测试必要文件,您需要具有协会会员资格才能下载。
  • HDCP : 此表单非必填。若您的产品支援HDCP1.x或HDCP2.x,则须要提供此文件,HDCP表单可至DCP协会下载

DisplayPort认证时,HDCP2.x与HDCP1.x为Optional测项,若待测物支援HDCP2.x,才需要通过测试。

  • Family Model list:主认证型号若有延伸型号(Family Model),不需另外再做测试。在认证进行前请提供Family Model申请表给GRL,我们会帮您一同提交给协会审核。 《下载表格》
    延伸型号须符合以下三项条件:
    • 延伸型号无任何硬体更动(除外观、机壳设计/颜色变更)
    • 延伸型号无任何软体&韧体更动
    • 延伸型号上的DisplayPort硬体、线路设计无任何更动
(3) 如果您的产品为USB Type-C® 接头,需要提供VIF & USB Type-C® info。
  • VIF(Vendor Info File):如果您的产品为USB Type-C®接头即支援Power Delivery,测试需要提供VIF。 VIF记录着您产品的PD能力。在进行测试的时候,标准测试仪器会汇入此档案,以比对产品的实际功能。此档案为测试必要文件,请在送测前准备好。 VIF产生器可至USB-IF官方网站下载。
  • USB Type-C®资讯:产品若为USB Type-C®接头,请提供此产品使用的控制器、晶片等讯息,此为测试必要文件。《下载表格》
(4) 产品已经测试通过,后续流程为何?

您的产品通过认证测试后,您仅会收到GRL寄送的Congratulation Letter Email。

若您的产品要被列在VESA官网上,有以下两种作法:

  1. 于CDF中填好"Certified Product Website Posting Information"。产品于GRL通过认证测试后,由GRL连同Pass报告一起提交至协会。
  2. 产品于GRL通过认证并收到GRL寄送的Congratulation Letter Email后,用此封信件直接回覆协会联络人:moderator@vesa.org,表明产品需被列至协会网站的需求即可。

(如果没有进行以上任一步骤,产品不会被列在VESA官网上)

USB Type-C® & USB-C® 是 USB Implementers Forum的商標。

DisplayPort & DP是VESA的商標。

DisplayPort 认证测试项目 & 使用仪器

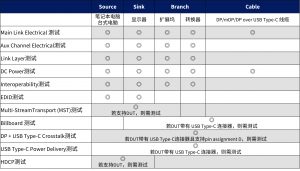

DisplayPort 认证测试项目

DisplayPort 使用仪器

Main Link Electrical test

  • Keysight scope DSOV334A 33GHz
  • Tektronix BERTScope12500
  • Anritsu MP1900A

Aux Channel Electrical test

  • Keysight scope MSOS254A 2.5GHz

Link Layer test

  • Unigraf UCD-400
  • QuantumData 980

DC Power test

  • Power Meter

Interoperability test

  • Certified DisplayPort Sink and Source

EDID test

  • Unigraf DPR-100/DPT-120
  • QuantumData 882E

Multi-Stream Transport(MST)  test

  • 四台Dell U2417H
  • ST Micro Aux Monitor
  • Unigraf DPA-400

Billboard test

  • USB test tool: Command Verifier

DP+USB Crosstalk test

  • Keysight scope DSOV334A 33GHz
  • Tektronix BERTScope12500 + GRL PD C2

Power Delivery test

  • Ellisys EX350
  • GRL USB-PD-C2

HDCP test

  • Unigraf UDC-400
  • QuantumData 980

USB Type-C® & USB-C® 是 USB Implementers Forum的商標。

DisplayPort & DP是VESA的商標。

DisplayPort FAQ

会员&测试流程相关问题

查询贵公司是否为VESA会员您可以上协会网站查询您的OEM/原厂是否为协会会员《点我查询》

申请会员

(会员可以是OEM或Branding厂商,二择一即可)

https://vesa.org/join-vesamemberships/

  • 通过测试
  • 签署VESA DisplayPort Trademark License Agreement

若贵公司的产品已经通过测试,还需要与VESA签署 VESA DisplayPort Trademark License Agreement才能使用DP Logo。

此文件每间公司只需要签署一次即可使用。

您的产品若已经通过测试。您只会收到GRL寄送的一封Congratulation Letter email。

若您的产品要被列在官网上(查询网址)。需要做以下:

在GRL进行测试并拿到Pass报告
写信给协会告知需要列表在协会网站上,并提供GRL测试报告。协会联络人:moderator@vesa.org
(如果没有进行上述步骤,产品不会被列在VESA官网上)

样品拿到认证后,需要在实验室留存3个月,3个月后即可取回。

您可以参考VESA协会公布的logo注意事项《点我看全文》

主认证型号为若有延伸型号(Family Model),不需另外再做测试。在认证进行前请提供Family Model申请表给GRL,我们会帮您一同提交给协会审核。《下载表格》。延伸型号(Family Model)

条件须符合以下:

  • 延伸型号无任何硬体更动 (除机壳设计/颜色变更)
  • 延伸型号无任何软体 & 固件改动
  • DisplayPort 硬体设计无任何更动

产品规格&准备事项相关问题

Passive cable 都可以过认证,Active cable没有测试规范,无法拿logo。如需测试请与业务人员询问。

  • Passive cable: cable内没有IC
  • Active cable: cable内有retimer或redriver IC
  • 支援MST的Monitor
  • DP to 各式Legacy Adapter (DVI/VGA/HDMI)
  • DP over USB Type-C® to 各式Legacy Adapter (DVI/VGA/HDMI)

DisplayPort 针对pin assignment的规定如下。
*Source/Sink产品一定要Pin C & Pin E。

针对DisplayPort 传输量、编码方式、EQ、显示器压缩串流(Display Stream Compression)即解析度来统整以下:
